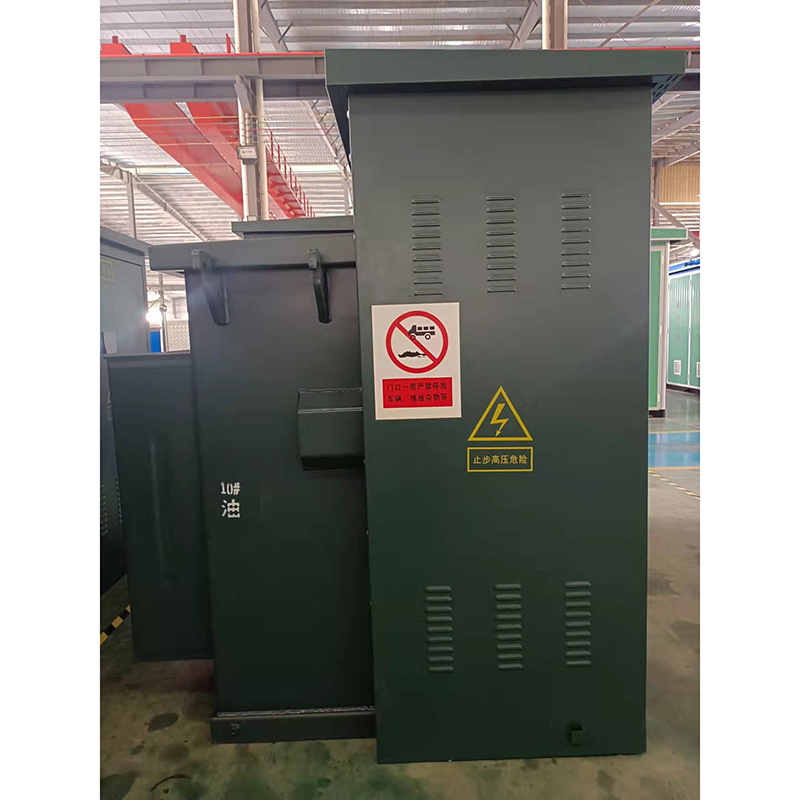

Trasformatore di tipo americano
Antiurto: il valore medio giornaliero non è superiore a 0,4/s2, l'accelerazione verticale non è superiore a 0,15 mm/s2.
Inclinazione del luogo di installazione: non superiore a 3°.
Ambiente di installazione: installazione in assenza di incendio, rischio di esplosione, grave inquinamento, corrosione chimica e vibrazioni violente del luogo.
In caso di superamento delle condizioni di cui sopra, è possibile consultare la Società.

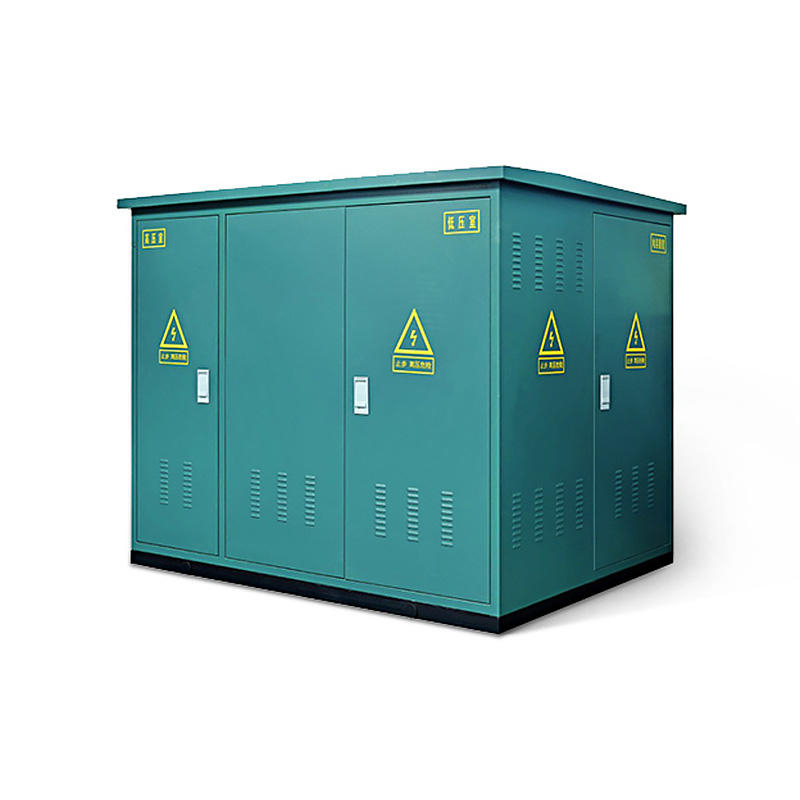

Trasformatore a scatola:equivalente a una sottostazione combinata (tipo box).

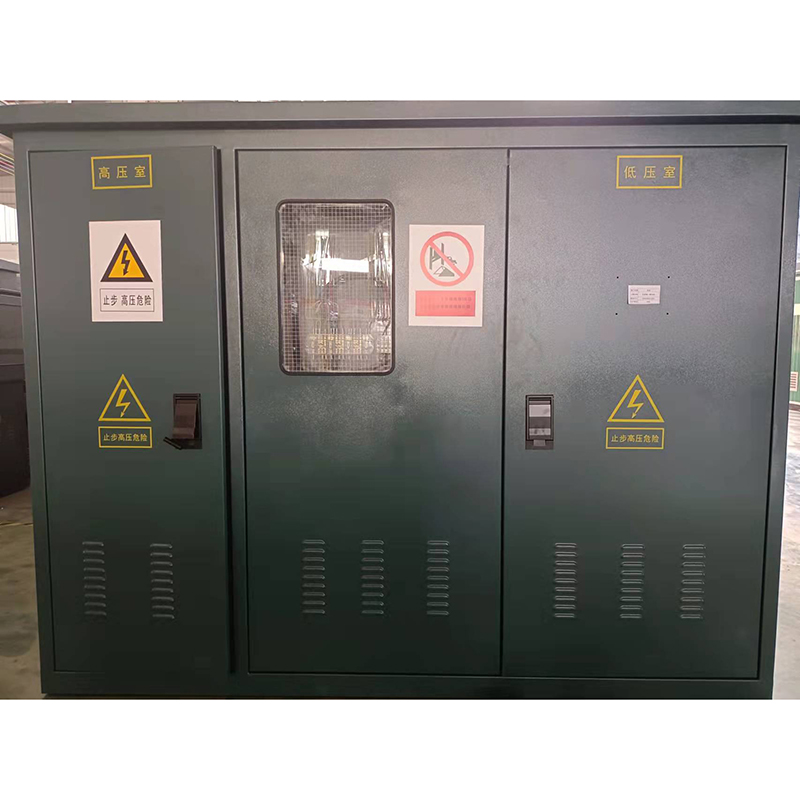

Il trasformatore a scatola è una struttura del telaio, saldata con profilati d'acciaio, il telaio è ricoperto da una piastra in lega di alluminio e rivestito con uno speciale strato di vernice, in modo da avere forti proprietà meccaniche, resistenza agli agenti atmosferici, resistenza alla corrosione. Quando il tipo combinato (tipo a scatola) la sottostazione è una struttura integrale, la scatola è separata in tre camere relativamente indipendenti con piastre in acciaio, vale a dire la camera ad alta tensione, la camera del trasformatore e la camera a bassa tensione. L'illuminazione in ogni stanza si spegne automaticamente con l'apertura della porta.
Sulla parte superiore della sottostazione combinata è presente uno strato di isolamento termico (tipo cassonetto).Nelle zone ad alta temperatura e fredde, la temperatura nella scatola è facile da accumulare e cambiare, quindi è possibile aggiungere lo strato di isolamento termico attorno al corpo della scatola. Per mantenere stabile la temperatura nella scatola, la stanza del trasformatore e la bassa tensione camera sono dotate di dispositivo di controllo automatico della temperatura.
La sottostazione combinata (tipo scatola) può prevenire efficacemente l'invasione di piccoli animali. La manutenzione del trasformatore è facilmente azionata ed estratta da un carrello smontabile. Due lati della base del corpo della scatola sono dotati di quattro bulloni di sollevamento corrispondenti che possono essere estratti e spinta, e due lati della gronda superiore sono provvisti di quattro supporti con la stessa funzione, che possono essere sollevati e trasportati nel loro insieme.

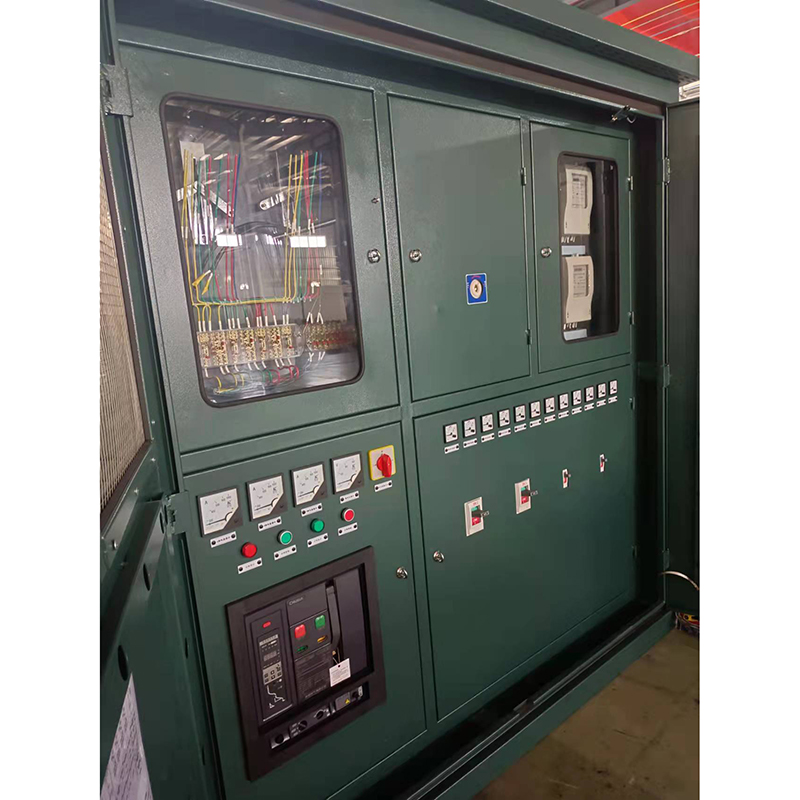

Sottostazione combinata (scatola), è composta da quadri ad alta tensione, trasformatore di potenza, quadri a bassa tensione tre parti combinate insieme e costituiscono un set completo di dispositivi di distribuzione del trasformatore in olio per esterni. Il prodotto ha le caratteristiche di un set completo forte, piccola area di occupazione, piccolo investimento, installazione e manutenzione convenienti, bell'aspetto, forte resistenza agli agenti atmosferici e così via.
Ampiamente usato in grattacieli, aree residenziali, miniere, giacimenti petroliferi, distribuzione di energia pubblica, stazioni, moli e altre imprese e luoghi di alimentazione temporanei per la distribuzione di energia.
Caratteristiche dell'attrezzatura:
Completamente sigillato, struttura compatta, completamente isolato, bell'aspetto, il volume è solo circa 1/3 della sottostazione box (trasformatore box europeo). Nessuna stanza di distribuzione dell'alimentazione, può essere posizionata direttamente all'interno o all'esterno, può anche essere posizionata su entrambi lati della strada e della cintura verde, per garantire la sicurezza personale, entrambi gli impianti di alimentazione, ma anche decorare l'ambiente.
Adotta la modalità di protezione dell'intera gamma del doppio fusibile, che riduce notevolmente i costi operativi.
Può essere utilizzato per l'alimentazione del terminale e l'alimentazione della rete ad anello, la conversione è molto conveniente, per garantire l'affidabilità e la flessibilità dell'alimentazione.
La testa del cavo del manicotto da 10 kV può essere inserita e rimossa più volte con una corrente di carico di 200 A.Può essere utilizzato come sezionatore sotto carico in emergenza ed ha le caratteristiche di sezionatore.
Adotta trasformatori di distribuzione domestici di tipo 9, tipo 11, con basse perdite, bassa rumorosità e lunga durata.
Campo di applicazione:
Il trasformatore a scatola concentra il design del trasformatore tradizionale nel guscio a scatola, che ha le caratteristiche di piccolo volume, peso leggero, bassa rumorosità, bassa perdita, alta affidabilità e così via.È ampiamente utilizzato in aree residenziali, centri commerciali, stazioni luminose, aeroporti, fabbriche e miniere, imprese, ospedali, scuole e altri luoghi.
Utilizzo dell'ambiente:
Temperatura ambiente: temperatura massima +40 gradi, temperatura minima -30 gradi tipo nano
Altitudine: inferiore o uguale a 1000M
Temperatura: media giornaliera non superiore al 95[%], media mensile non superiore al 90[%]
Ambiente di installazione: l'aria circostante deve essere priva di gas infiammabili corrosivi, vapore acqueo e altri contaminanti evidenti, sito di installazione senza vibrazioni violente.
L'ambiente di installazione deve essere privo di inquinamento evidente, gas e polvere esplosivi, corrosivi e il sito di installazione deve essere privo di vibrazioni violente.Accelerazione del suolo indotta dal terremoto AG: inferiore a 3 m/s2 in direzione orizzontale e inferiore a 1,5 m/s2 in direzione verticale (i problemi sismici entro questo limite non devono essere considerati in modo particolare nella progettazione).
