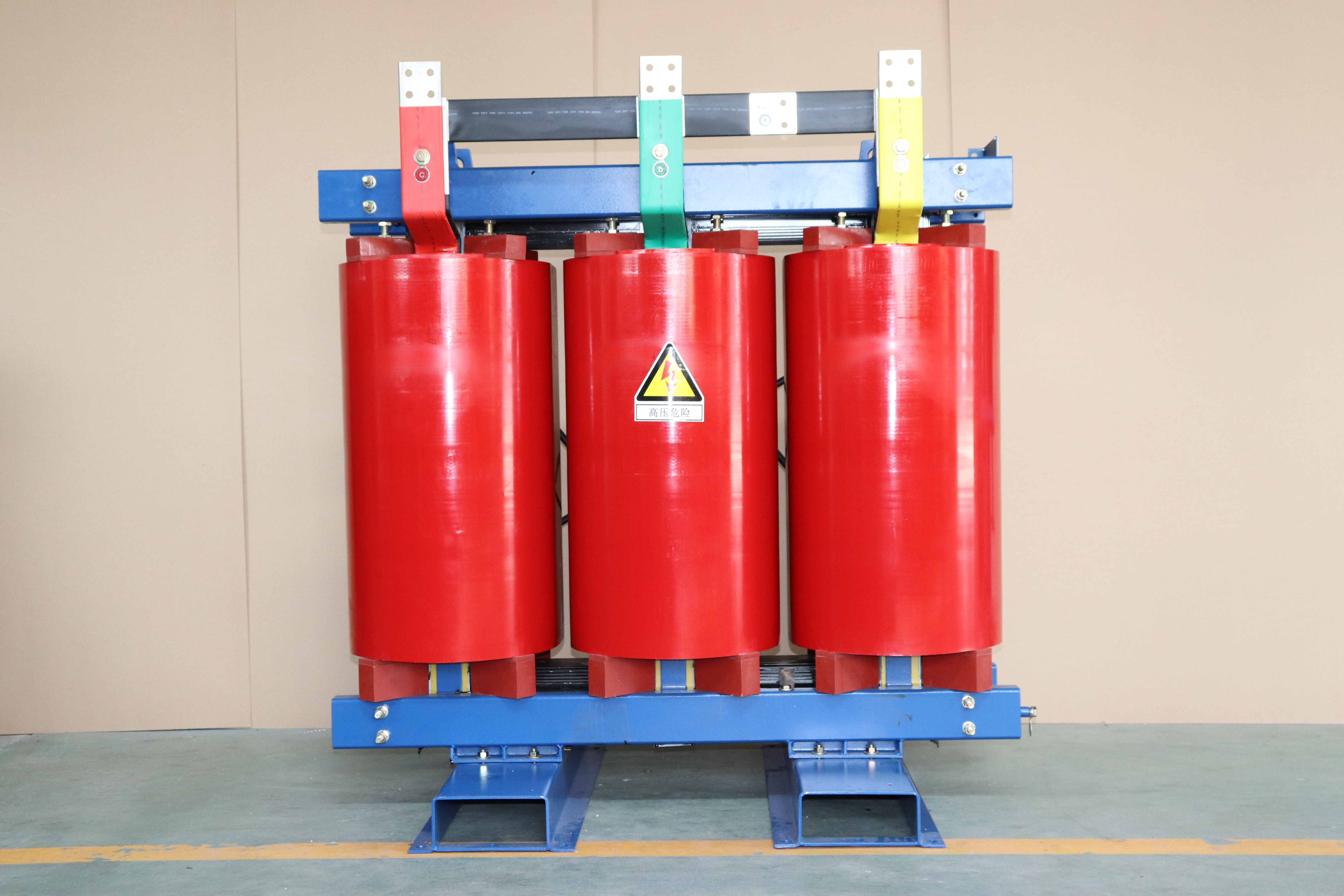

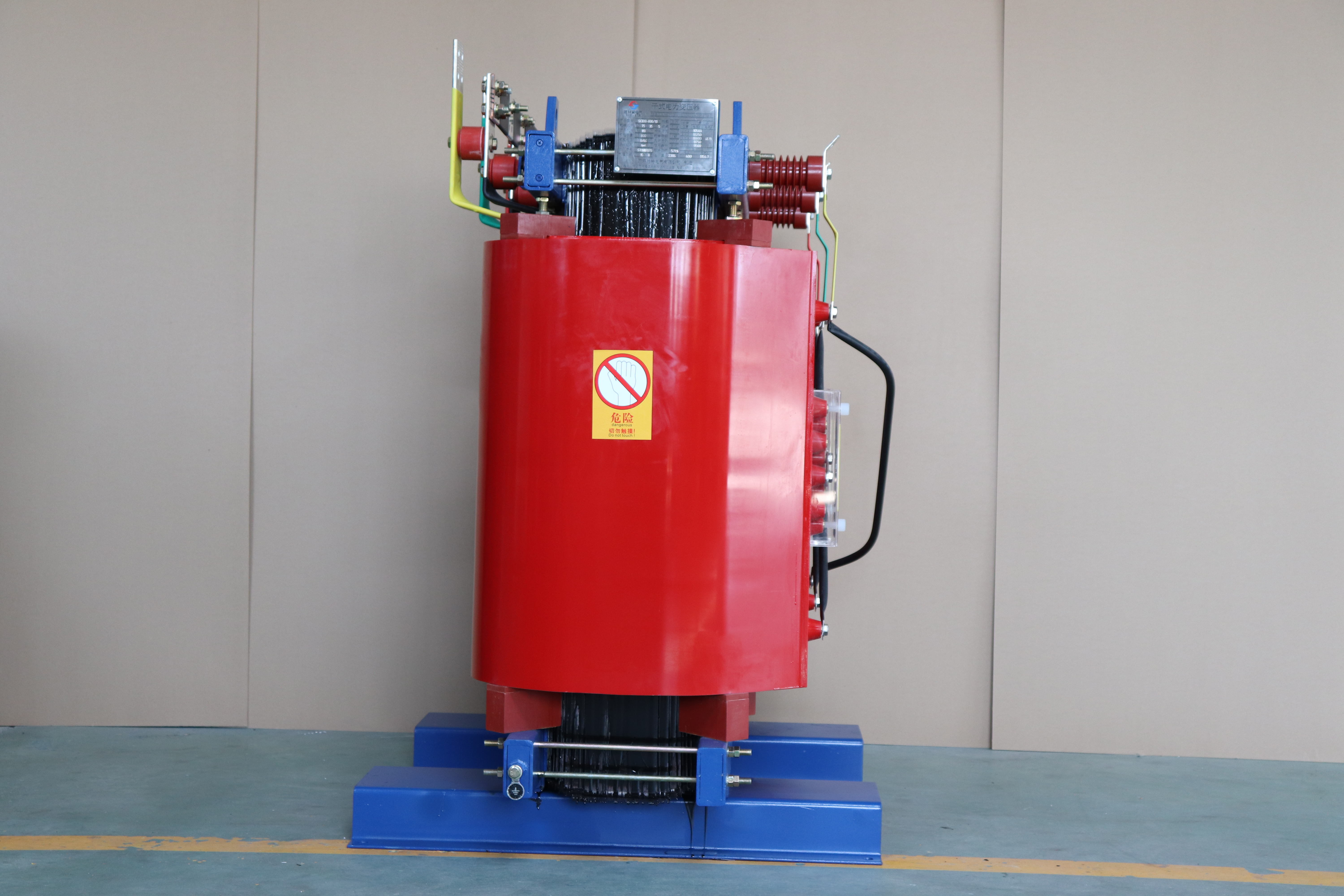

SCB10/11 200 KVA 10 /11 0,4 Kv trasformatore elettrico a secco ad alta tensione per interni in resina colata trifase

breve descrizione:

SCB10/11 500kva, 630kva, 800kva, 1000kva, 1250kva, 1600kva, 2000kva, 2500kva 10kv 11kv 0.4kv Trasformatore a secco 315kva 3000kva Trasformatori elettrici in resina trifase


Dettagli del prodotto

Tag del prodotto

Caratteristiche

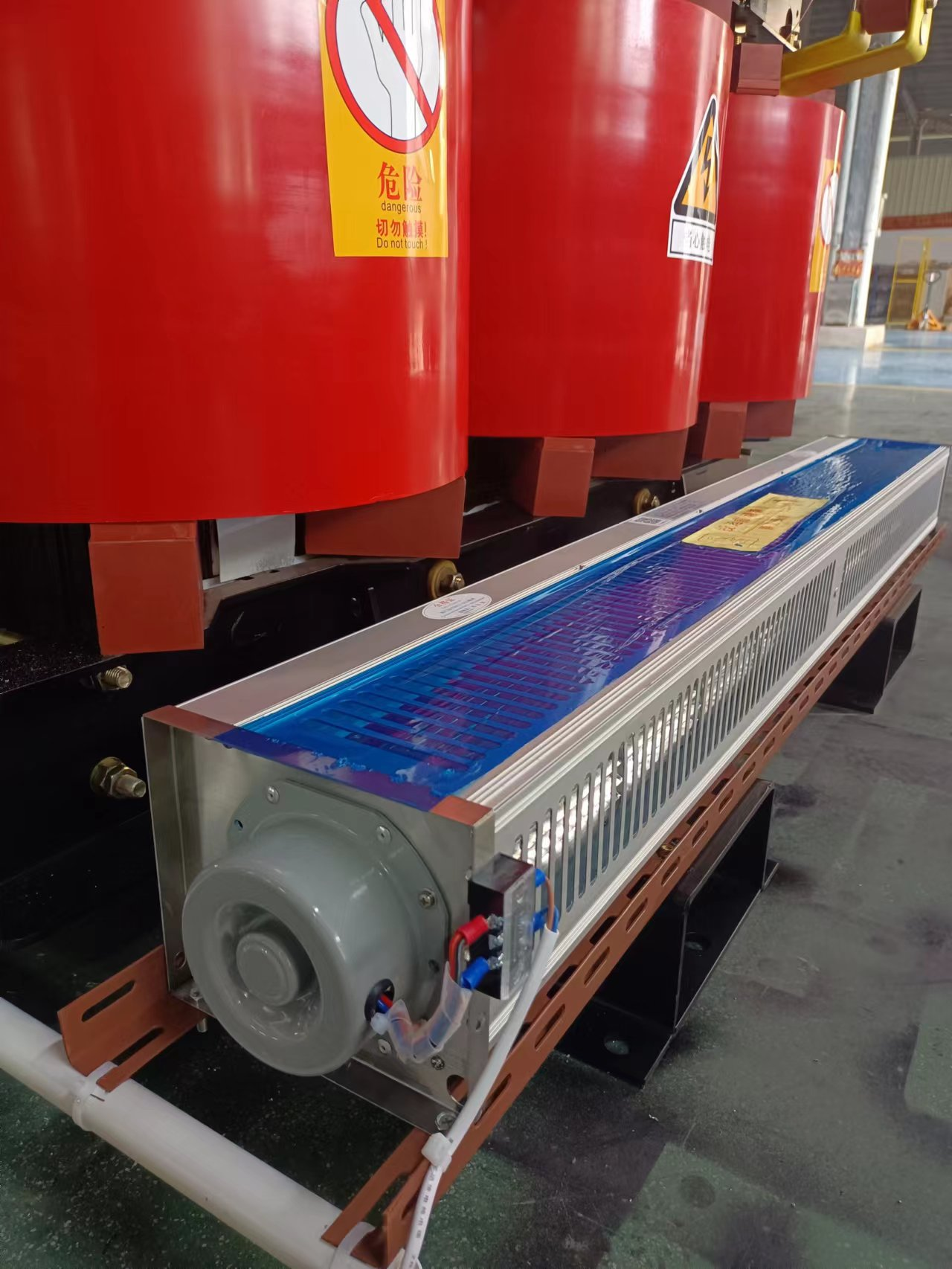

1. Bassa perdita, bassa scarica parziale, bassa rumorosità, forte dissipazione del calore e può essere utilizzato al 120% del carico nominale con raffreddamento ad aria forzata.

2. Ha buone prestazioni a prova di umidità e può funzionare normalmente al 100% di umidità.Può essere messo in funzione senza pre-asciugatura dopo lo spegnimento.

3. È sicuro da usare, resistente al fuoco, non inquinante e può essere installato direttamente nel centro di carico.

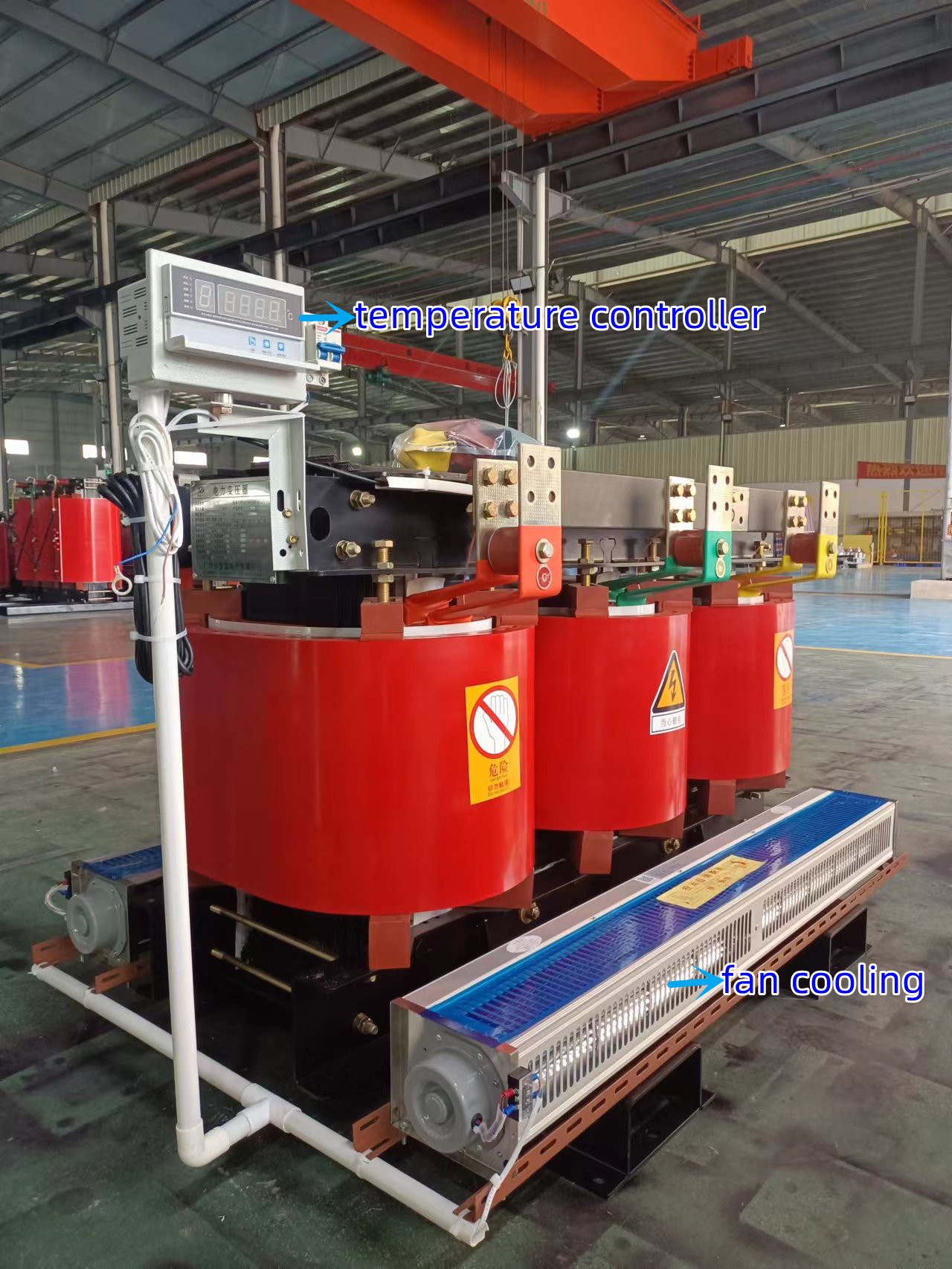

4. Dotato di un sistema completo di controllo della protezione della temperatura per fornire una protezione affidabile per il funzionamento sicuro del trasformatore.

5. Installazione esente da manutenzione e semplice e basso costo di esercizio complessivo.

6. Secondo la ricerca operativa dei prodotti che sono stati messi in funzione, l'affidabilità dei prodotti ha raggiunto il livello avanzato internazionale.

Trasformatori a secco: si basano sulla convezione dell'aria per il raffreddamento, generalmente utilizzati per l'illuminazione locale, circuiti elettronici.Apparecchiature meccaniche e altri trasformatori,

nel sistema di alimentazione, in genere trasformatori per motori a vapore, trasformatori per caldaie, trasformatori per abbattimento ceneri, trasformatori per abbattimento polveri, trasformatori di desolforazione, ecc.

sono trasformatori a secco con rapporti 6000V/400V e 10KV/400V per carichi con tensione nominale 380V.In poche parole, il trasformatore a secco è un trasformatore il cui nucleo

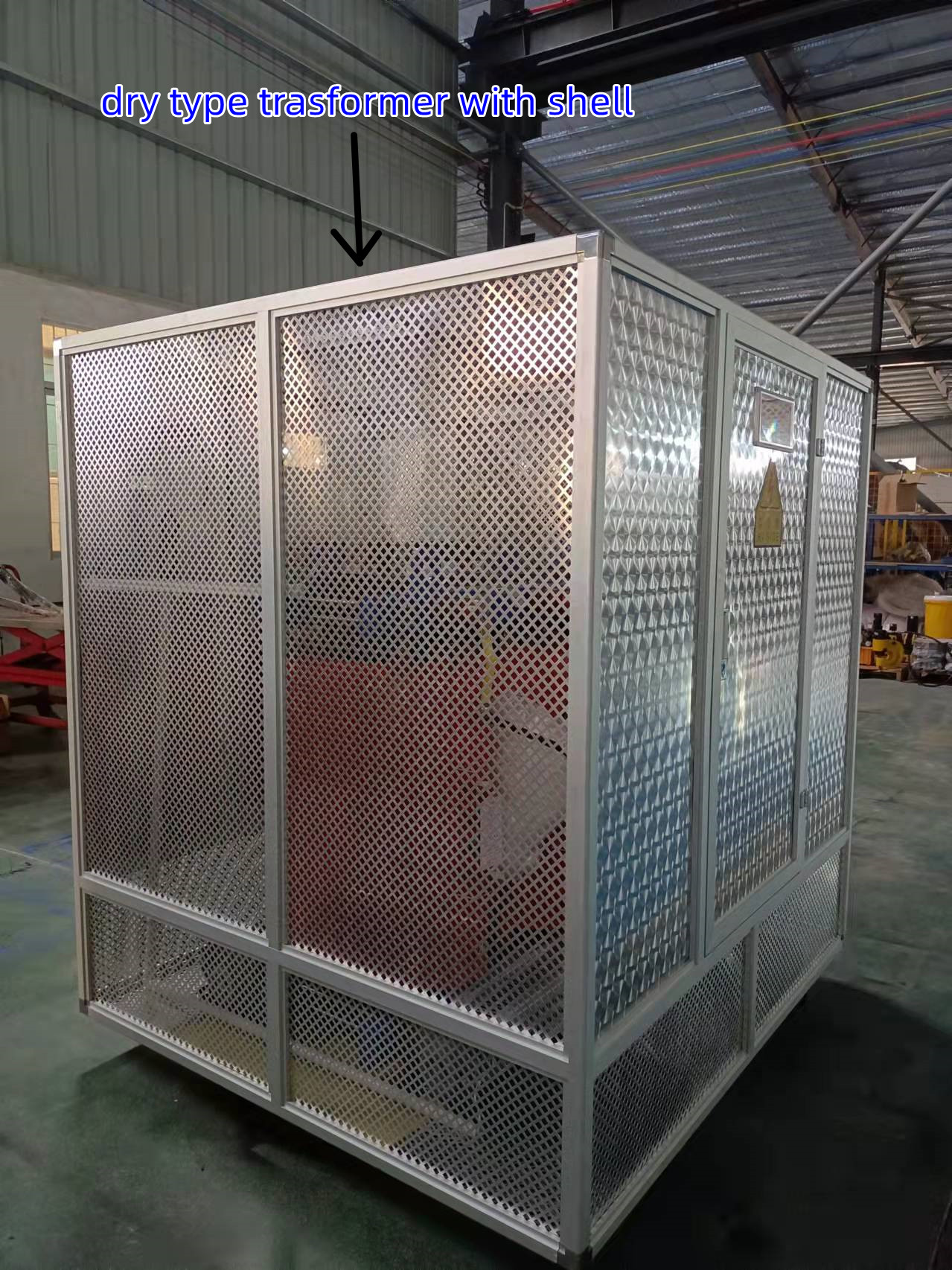

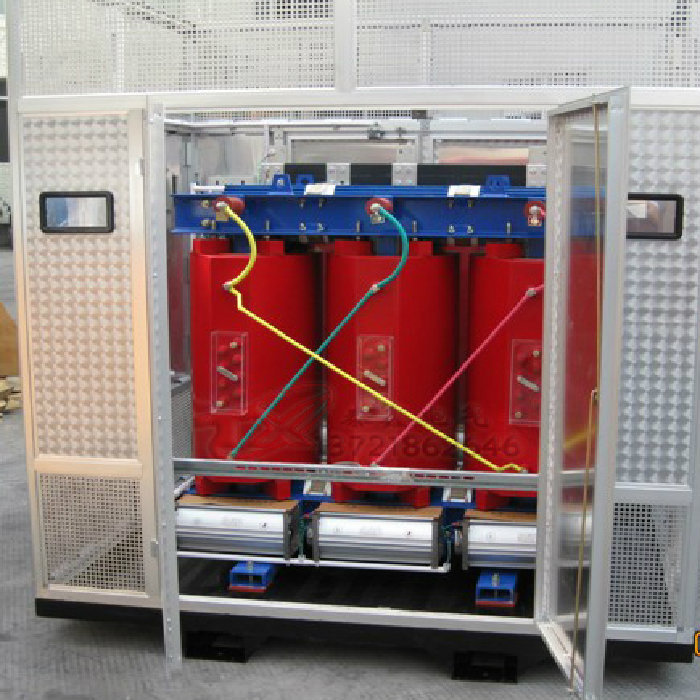

e gli avvolgimenti non sono impregnati di olio isolante.Generalmente esistono due tipi di regolatore sotto carico e regolatore a vuoto, trasformatore a secco con custodia e

trasformatore a secco senza involucro, tipo trasformatore perché non c'è olio, non c'è incendio, esplosione, inquinamento e altri problemi, quindi codici elettrici, regolamenti, ecc.

non necessitano di trasformatore a secco collocato in locale separato.Perdite e rumore ridotti a un nuovo livello, più trasformatori e schermo a bassa tensione collocati nella stessa sala di distribuzione per creare le condizioni.

Descrizione del modello (SCB)Parametro di prestazione (SCB10)

Installazione del trasformatore a secco

Trasformatoreinstallazione in conformità con gli "standard di test di consegna delle apparecchiature elettriche di ingegneria dell'installazione elettrica",

le disposizioni del test di passaggio di consegne qualificato.La posizione di installazione è corretta e gli accessori sono completi.

Il dispositivo di messa a terra porta al tronco di messa a terra e al lato bassa tensione del trasformatore del centro stella direttamente collegati;scatola del trasformatore,

involucro del trasformatore a secco messa a terra affidabile;tutti i collegamenti sono affidabili, elementi di fissaggio e parti anti-allentamento completi.

Capacità di sovraccarico del trasformatore a secco

Innanzitutto, può ridurre automaticamente la capacità e la quantità inutilizzata: in alcuni luoghi e siti specifici,

i requisiti di emergenza per il fattore di riserva del trasformatore sono piuttosto elevati, quindi il trasformatore di adattamento ingegneristico diventa un mal di testa,

e per la capacità di sovraccarico del trasformatore a secco, la sua capacità di riserva può essere compressa manualmente, mentre il numero di unità di riserva può anche essere ridotto notevolmente rispetto ad altri tipi di trasformatori.

Qui dovremmo notare che se il trasformatore è in sovraccarico, dobbiamo avere il processo operativo di monitoraggio della sua temperatura di funzionamento,

se la temperatura è troppo alta, anche superiore a 155 ℃, dobbiamo eseguire la corrispondente azione di eliminazione del carico per garantire il comportamento sicuro dell'alimentazione.

Processo di produzione (SCB)

Grado di isolamento del trasformatore a secco

Secondo il mezzo interno del dispositivo di tensione, può essere suddiviso in S8, S9, S10, SC(B)9, SC(B)10 tali modelli,

secondo il suo materiale non combustibile o non combustibile può essere suddiviso in SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

secondo il chiuso o chiuso può essere diviso in BS9, S9-, S10-, SH12-M.Tra questi il ​​​​grado F e H detto nel trasformatore si riferisce al grado resistente al calore,

il limite del grado Y è 90℃, il limite del grado A è 105℃, il limite del grado E è 120℃, il limite del grado B è 130℃,

il limite del grado F è 155℃, il limite del grado H è 180℃, il limite del grado C è maggiore di 180℃.



Parametri tecnici del trasformatore a secco

Frequenza d'uso 50/60HZ corrente a vuoto 4% resistenza alla tensione di tenuta 2000 V/min nessuna rottura grado di isolamento F

(il grado speciale può essere personalizzato) resistenza di isolamento ≥ 2M modalità di connessione Y/Y, △/Y0, Yo/△, autotrasformatore (opzionale)

aumento di temperatura consentito della bobina I00K modalità di raffreddamento raffreddamento ad aria naturale o controllo della temperatura raffreddamento automatico fattore di rumorosità ≤ 30dB

CertificazioneEsposizione

Temperatura del trasformatore a secco

Settori diversi hanno standard diversi.Di solito, i trasformatori a secco di solito raggiungono i 95 gradi durante il normale funzionamento,

è già considerato un elevato standard di temperatura del trasformatore a secco.Di solito vengono impostate apparecchiature a bassa tensione per gli standard di temperatura, di solito non superano i 60 gradi.
