Sottostazione combinata sotterranea
Cos'è la sottostazione combinata sotterranea?
Il tipo di sottostazione combinata sotterranea della serie ZBW-D è un set completo di sottostazioni che integrano armadi elettrici ad alta tensione, trasformatori interrati e armadi di distribuzione dell'energia a bassa tensione.È il fondamento della nostra azienda per soddisfare i requisiti dell'edilizia urbana e della protezione ambientale nella sottostazione combinata.Una serie di prodotti sviluppati e progettati in Cina.La sottostazione combinata sotterranea presenta i vantaggi di una tecnologia avanzata, un bell'aspetto, un funzionamento silenzioso, sicuro e affidabile, una manutenzione conveniente, una struttura compatta e un ingombro ridotto.È adatto per luoghi pubblici urbani, strade, parchi, quartieri residenziali, quartieri panoramici, ecc. Il sito è utilizzato per ricevere e distribuire energia elettrica nel sistema di distribuzione elettrica.Nel sistema di distribuzione dell'alimentazione, può essere utilizzato nel sistema di distribuzione dell'alimentazione della rete ad anello e può essere utilizzato anche nell'alimentazione doppia o nel sistema di distribuzione dell'alimentazione del terminale di radiazione.
Descrizione del prodotto
1. L'altitudine non supera i 1000 m.
2. Temperatura ambiente: la temperatura più alta è di 40 ℃, la temperatura più bassa è di -25 ℃, la temperatura media giornaliera più alta non supera i 30 ℃ e la differenza di temperatura giornaliera è ≤20 ℃.
3. L'umidità relativa dell'aria non supera il 90% (+25℃).
4. La velocità del vento all'aperto non supera i 35 m/s.
5. L'inclinazione del terreno non supera i 3°.
6. Non vi è alcun pericolo di esplosione, incendio, grave inquinamento, corrosione chimica e forti vibrazioni nel sito di installazione
7. Quando le condizioni d'uso di cui sopra non possono soddisfare i requisiti, l'utente può negoziare con la nostra azienda per risolvere.
Caratteristiche

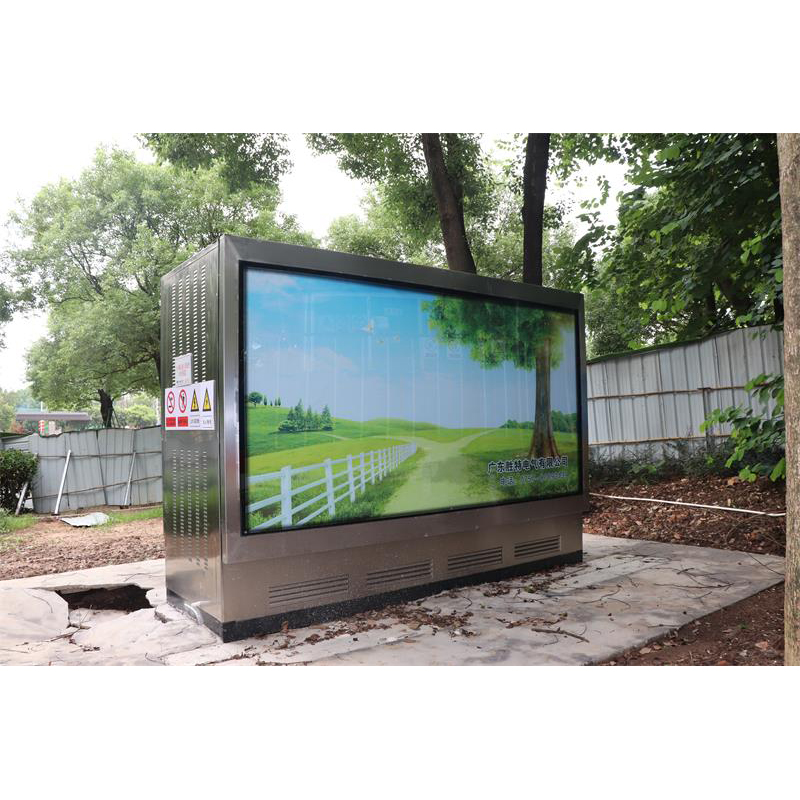

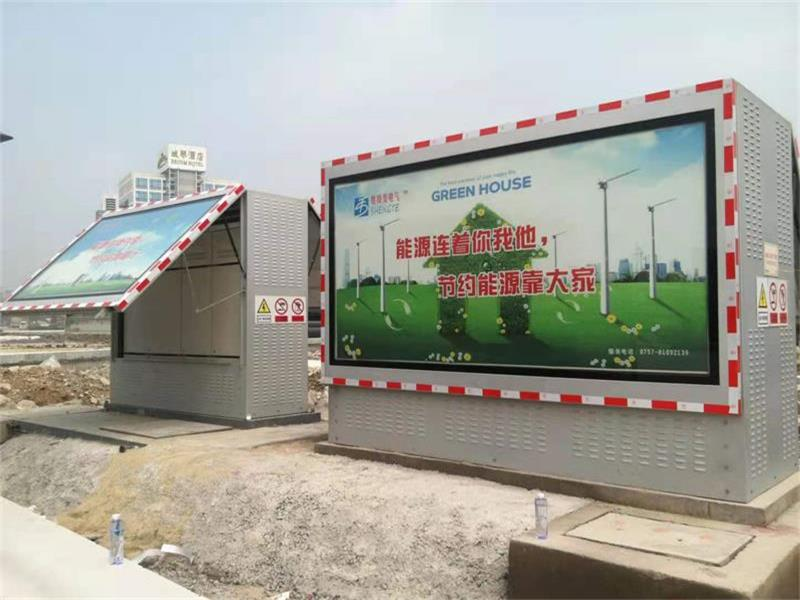

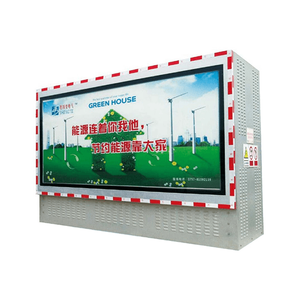

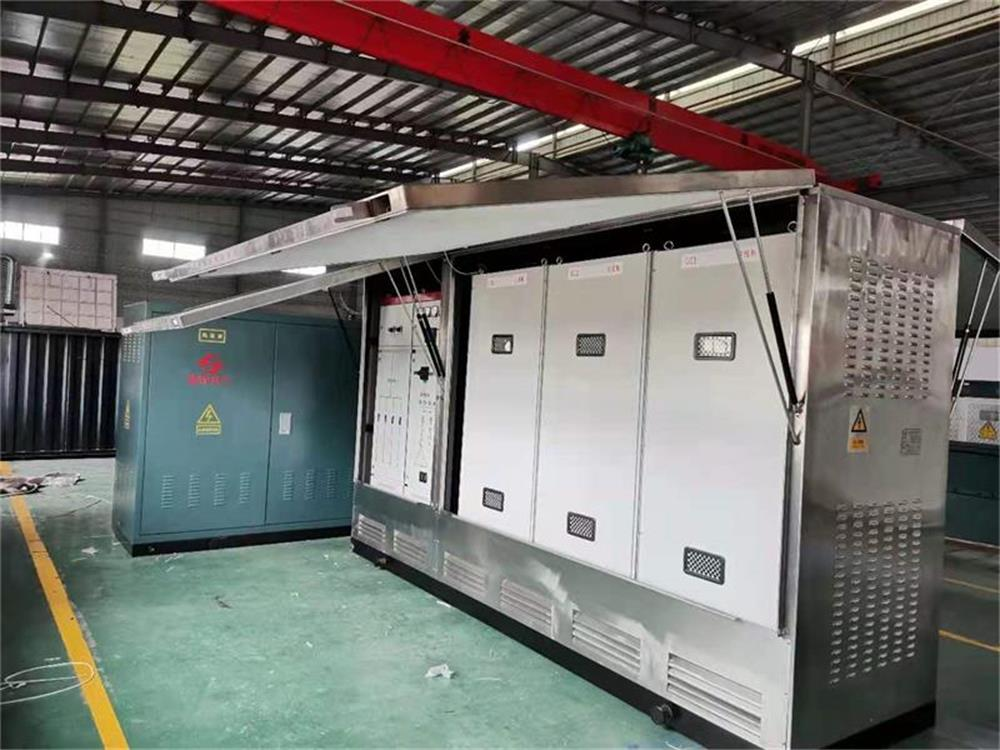

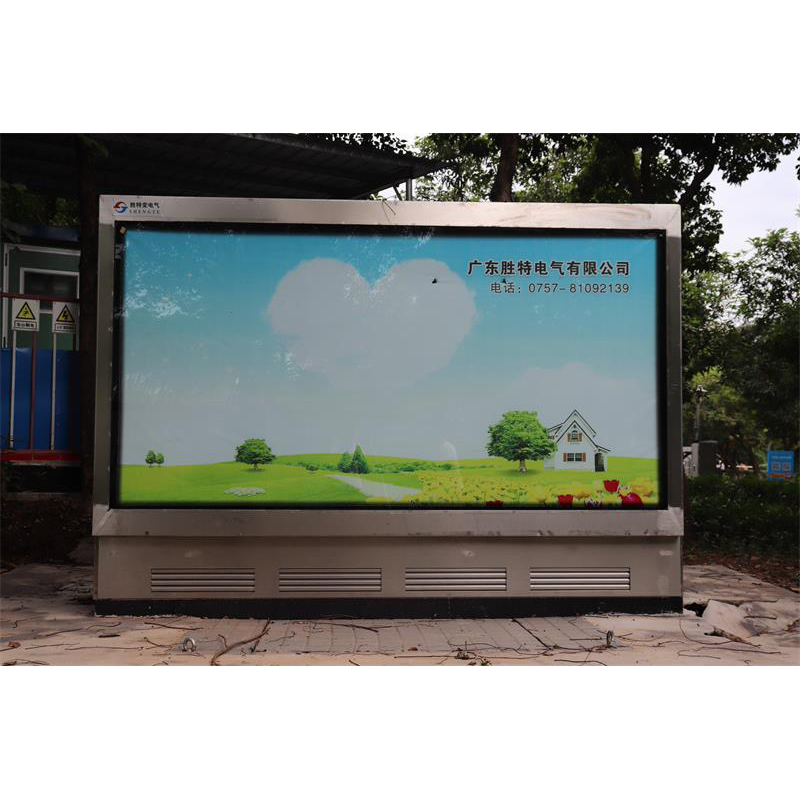

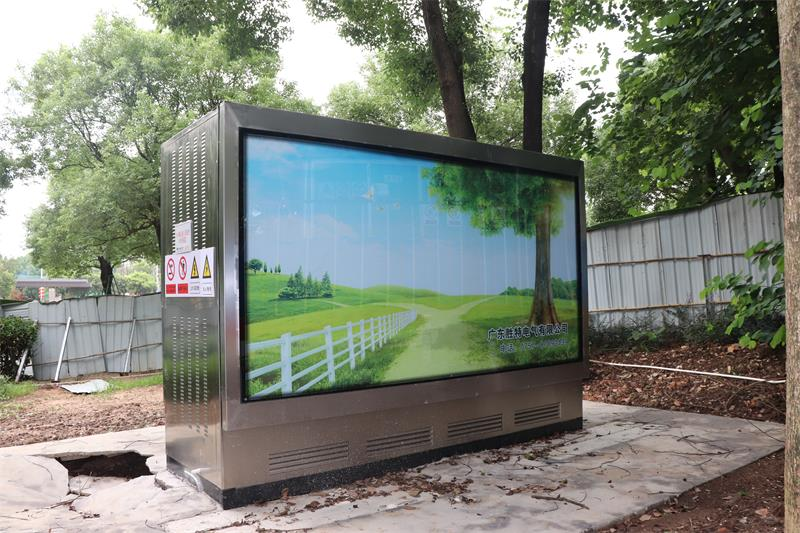

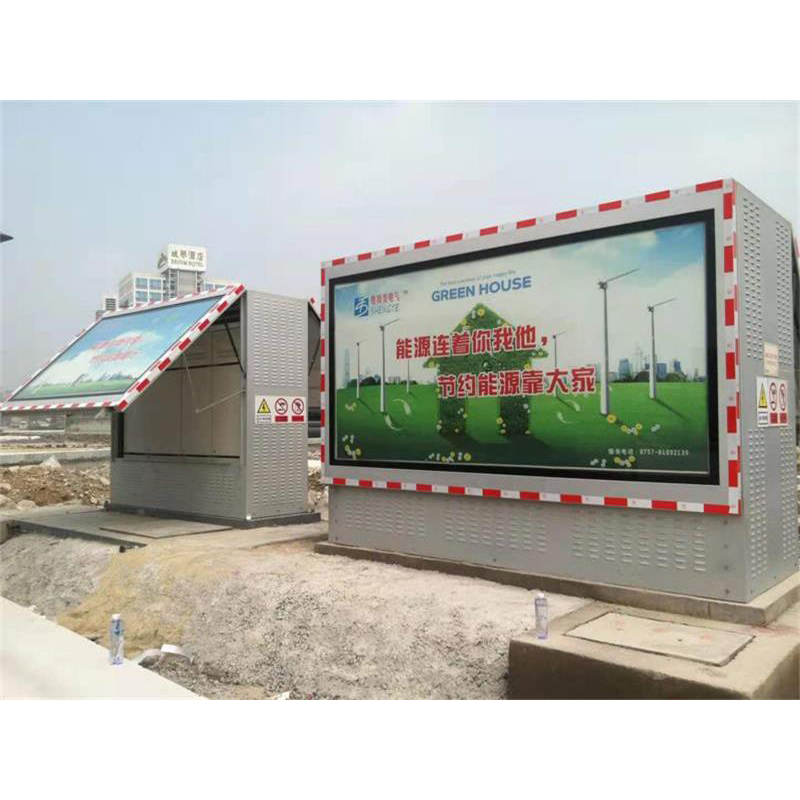

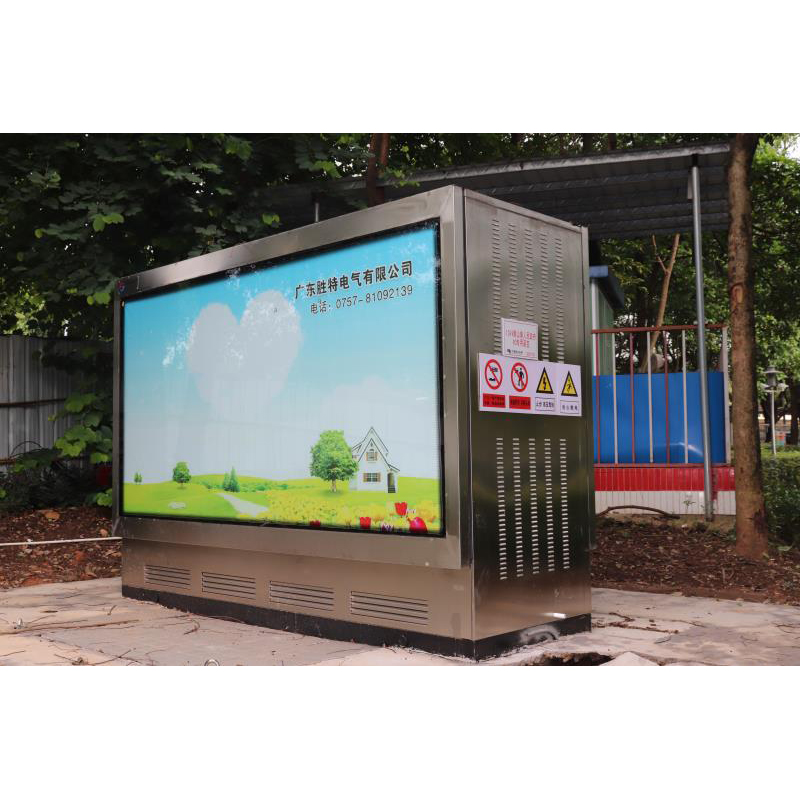

La sottostazione combinata sotterranea è divisa in due parti: a terra e sotterranea.La parte a terra è suddivisa in quadri elettrici ad alta tensione, armadi e involucri di distribuzione dell'energia a bassa tensione, e il sottosuolo è un trasformatore interrato e una scatola interrata.

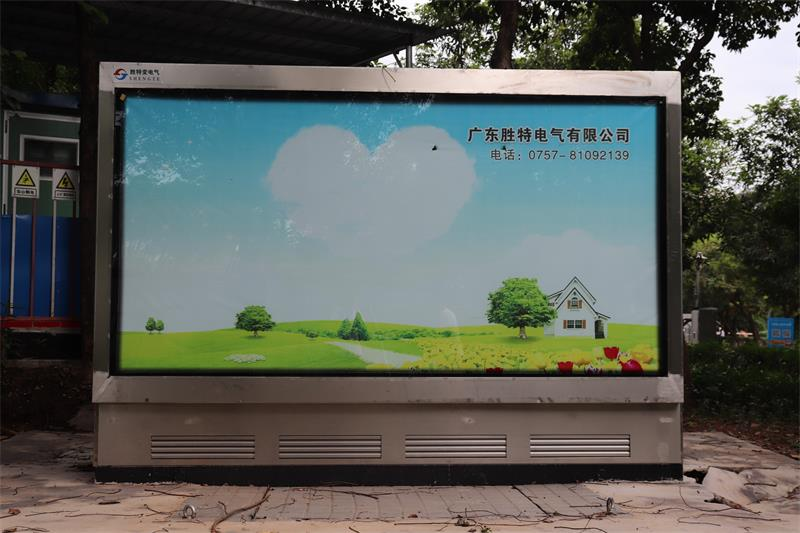

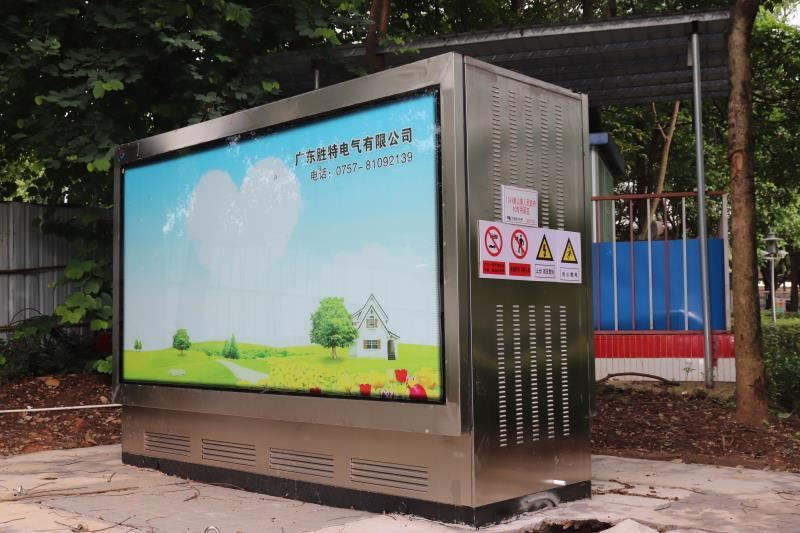

Struttura del guscio: il guscio è realizzato in pannelli rivestiti in alluminio-zinco, la superficie è rivestita in legno e la parte superiore è un tetto in tegole smaltate in metallo.I locali della sottostazione sono suddivisi in localini indipendenti con lamiere in acciaio, e sono dotati di dispositivi di illuminazione.La copertura superiore è una struttura a doppio strato, che può impedire alle radiazioni di calore di aumentare la temperatura interna e allo stesso tempo avere una buona ventilazione.

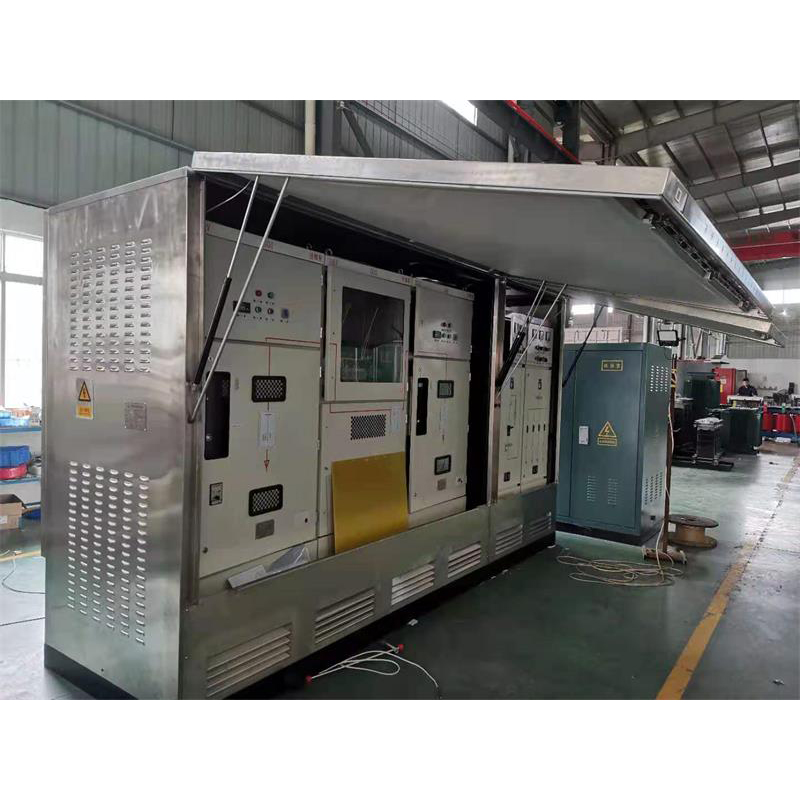

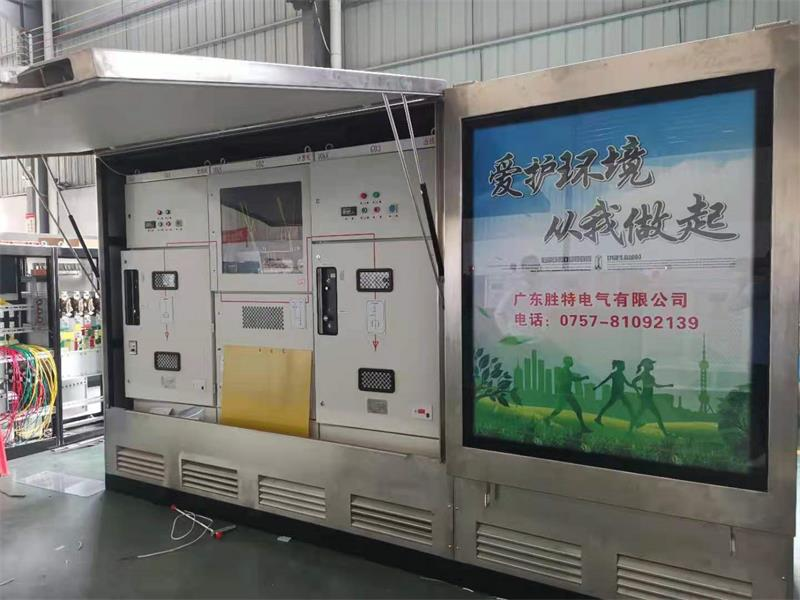

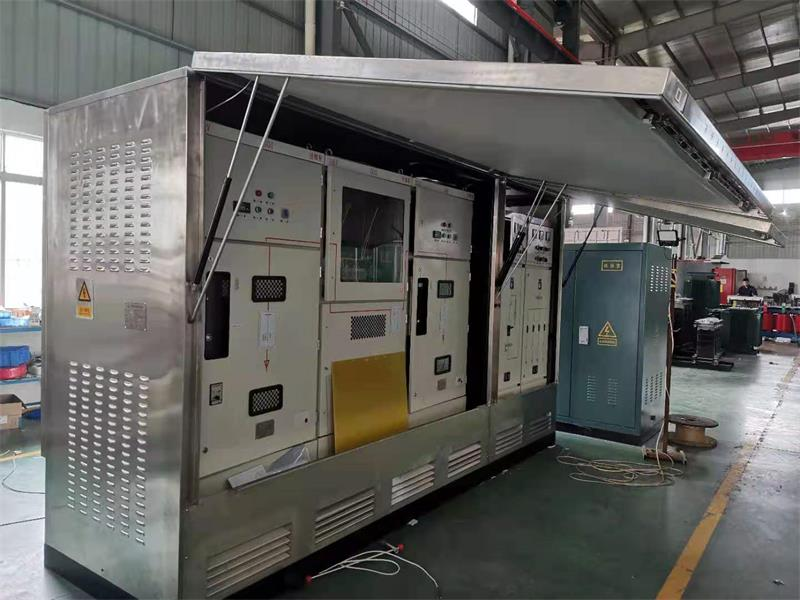

Unità ad alta tensione: l'armadio ad alta tensione adotta l'armadio di rete ad anello isolato SF6 o l'armadio elettrico di carico SF6, che ha una struttura compatta, dimensioni ridotte, alta affidabilità, lunga durata ed esente da manutenzione.

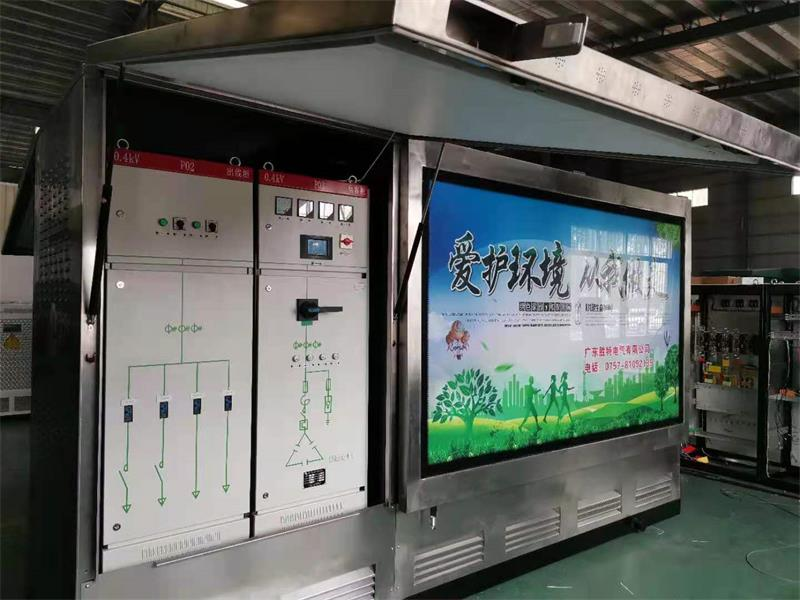

Unità a bassa tensione: l'armadio a bassa tensione adotta l'armadio GGD, che può essere dotato di dispositivi di compensazione automatica di misurazione, presa, misurazione e capacità in base alle esigenze dell'utente.

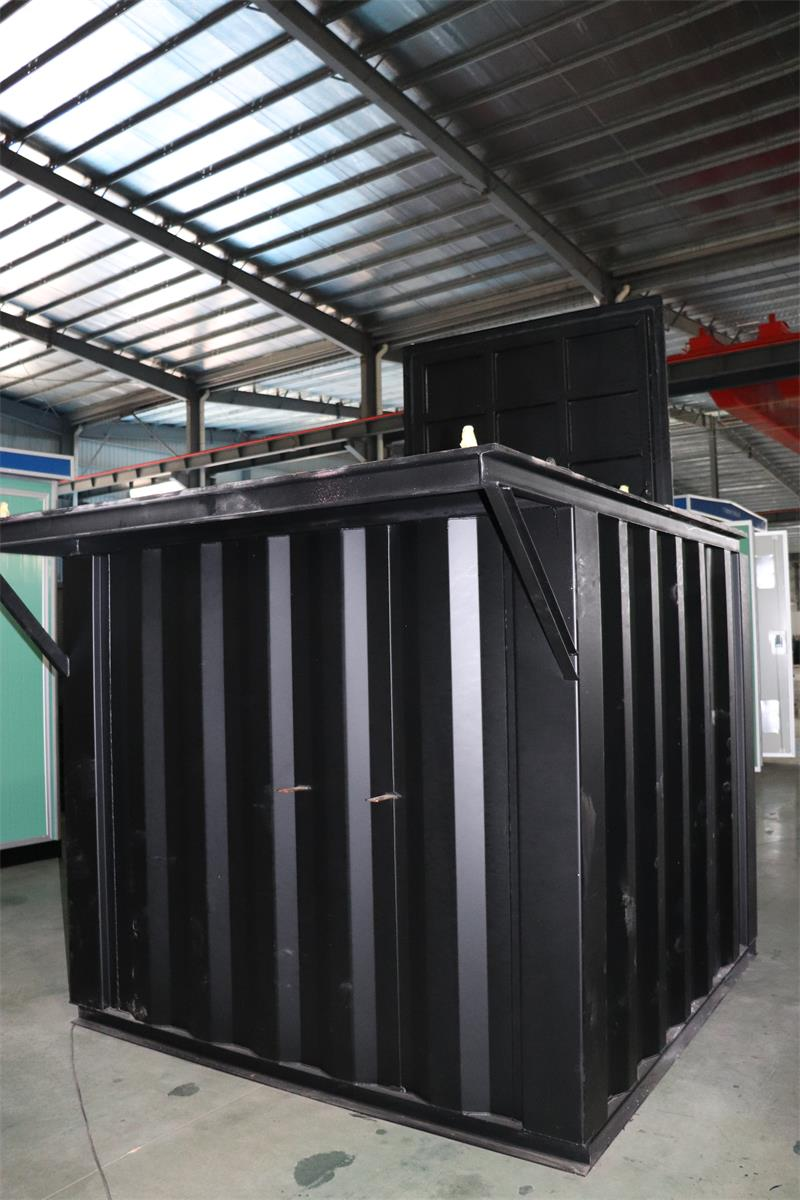

Unità trasformatore: il trasformatore adotta un trasformatore sotterraneo a bassa temperatura e bassa perdita, il lato ad alta tensione del trasformatore adotta una connessione a spina del cavo completamente sigillata e completamente isolata e il lato a bassa tensione adotta un cavo sigillato a bassa tensione dispositivo per la presa, anche se il trasformatore è completamente immerso nell'acqua Funzionamento affidabile e il trasformatore viene installato prima nella scatola interrata e poi sepolto nel terreno.Il rumore del trasformatore non si diffonderà a terra, prevenendo l'inquinamento acustico.Se il trasformatore perde olio, l'olio colerà solo nel serbatoio interrato e non inquinerà l'ambiente.
