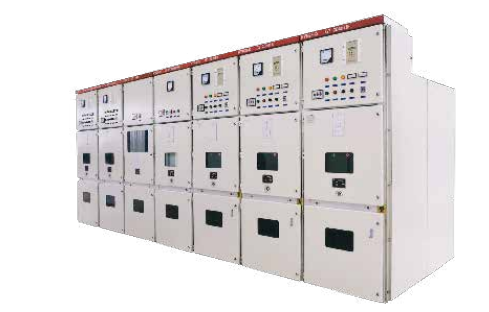

GCK a bassa tensione l'armadio di distribuzione di tipo estraibile è adatto per sistemi di trasmissione e distribuzione a cinque fili trifase a 50 Hz, 660 V e inferiori.
Come sistema di alimentazione per centrali elettriche, sottostazioni, imprese industriali e minerarie e grattacieli nell'uso di elettricità, alimentazione, illuminazione e controllo motore.
Il prodotto è conforme alla norma IEC439-1 'apparecchiature di comando e di comando a bassa tensione';Gb7251.1-1997, ZBK36001-89 standard 'apparecchiatura di commutazione completa di tipo a ritiro a bassa tensione'.
Tipo ad estrazione a bassa tensione GCK armadio di distribuzione, utilizzando una struttura di assemblaggio avanzata e un'unità combinata, unità combinata di estrazione IP30, sicura, affidabile, compatta.
L'armadio di distribuzione dell'energia a bassa tensione GCK è dotato di uno speciale armadio di misurazione, in grado di soddisfare i requisiti del sistema di alimentazione per la misurazione a bassa tensione.
Armadio di distribuzione dell'energia a bassa tensione GCK, con uno speciale armadio per condensatori elettrostatici, come compensazione della potenza reattiva.
Condizioni di servizio normali:
1, la temperatura dell'aria ambiente non è elevata, secca +40 ℃, non inferiore a -5 ℃, e la temperatura media entro 24 ore non è superiore a
℃.
2, l'aria è pulita, l'umidità relativa alla temperatura massima è di +40℃, non superiore al 50%;A temperature più basse, consentire
Ad esempio: 90% a +20℃;Consentire la formazione di condensa che potrebbe verificarsi a causa dei cambiamenti di temperatura.
3. L'altitudine non deve superare i 2000 m.
Caratteristiche della struttura:
L'armadio di distribuzione dell'alimentazione a ritiro a bassa tensione GCKl è una struttura combinata completamente assemblata e lo scheletro di base è assemblato con profili speciali
E = 20 mm.
Poiché tutte le strutture del telaio sono collegate tramite viti, si evitano deformazioni e sollecitazioni della saldatura e la precisione migliora
Ogni armadio è diviso in tre parti, ovvero la sala bus principale nella parte superiore in cui può penetrare il bus orizzontale, la parte anteriore è divisa in diverse camere per unità funzionali con un pannello divisorio e l'altezza dopo la combinazione è di 1760 mm.La parte posteriore è la sala cavi e l'interno è dotato di un supporto per la posa e l'uscita dei cavi.
Un bus verticale è disposto sul retro della camera dell'unità funzionale di tipo ad estrazione, e il bus verticale è collegato al bus di diramazione e al bus orizzontale.Ciascuna unità funzionale di tipo ad estrazione è collegata al bus verticale nella posizione collegata e la piastra metallica di tenuta della parte superiore dell'armadio è dotata di una finestra di ventilazione;Quando la parte superiore deve entrare e uscire dal cavo, viene utilizzata la piastra di tenuta isolante, mentre la parte inferiore è la piastra di tenuta metallica e su di essa viene praticato un foro per facilitare l'ingresso e l'uscita del cavo.
Struttura del sistema estraibile:
I componenti elettrici di ciascuna unità funzionale sono installati su un cassetto, che può rendere l'intera unità fuori dall'armadio, sicura e comoda per la manutenzione.
Il cassetto è installato in un armadio largo 600 mm con tre posizioni: 'separato', 'test' e 'collegato'.
Il lato di ingresso dell'alimentatore nel vano a cassetti è dotato di valvola.La valvola si apre automaticamente quando il cassetto è nella posizione di prova 'test' e 'connesso', e la valvola si chiude automaticamente quando il cassetto è nella posizione 'separato'.
È presente un dispositivo di interblocco tra la porta della camera e l'interruttore principale del circuito.La porta della camera non può essere aperta quando l'interruttore principale è chiuso e la porta può essere sbloccata in circostanze speciali.
La corrente del circuito principale è pari o inferiore a 100 A e l'altezza della camera è di 220 mm;Per i circuiti 45A e inferiori è possibile installare due cassetti affiancati.L'altezza della camera del circuito da 200 A, 400 A è generalmente 440 mm, la camera del circuito da 600 A è generalmente 660 mm.
Struttura del sistema plug-in:
Corrente del circuito principale e GT;A 630 A, viene adottato l'interruttore automatico a telaio con struttura a spina e la vite viene spinta per completare la connessione e la disconnessione dal bus scuotendo la leva di azionamento.Gli altri componenti elettrici, ad eccezione dell'interruttore principale, sono fissati nella camera.
Struttura del sistema fissa:
L'unità di misurazione e l'armadio del condensatore elettrostatico sono installati in modalità fissa e tutti i componenti elettrici sono installati sulla piastra di montaggio della trave del PDC.
