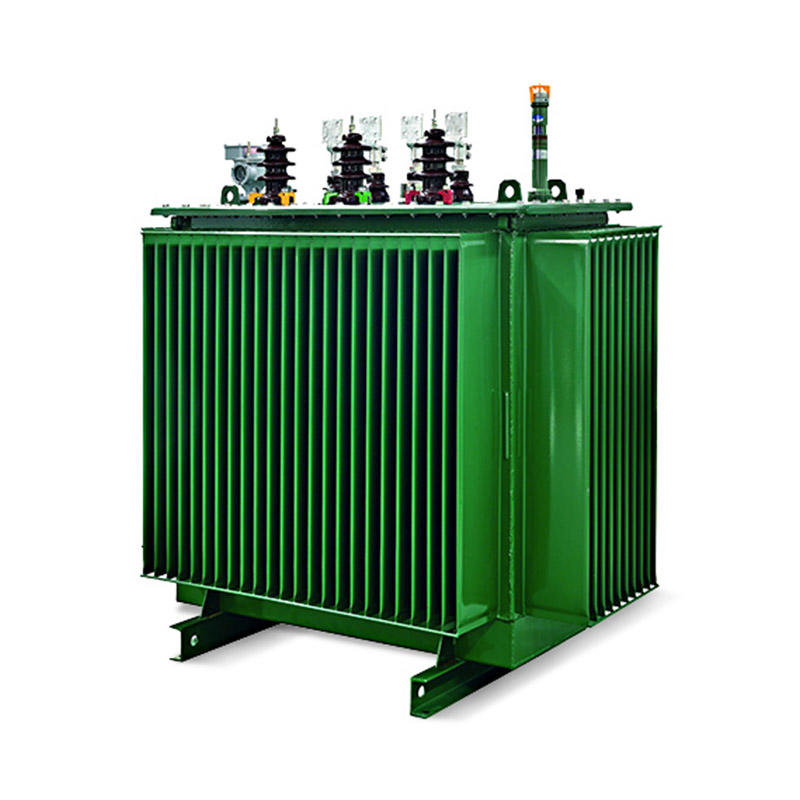

La più grande differenza tra il trasformatore a bagno d'olio e il trasformatore a secco è che non c'è 'olio', e poiché l'olio è liquido, con liquidità, il trasformatore a bagno d'olio deve avere un involucro, l'involucro è l'olio del trasformatore, l'olio è immerso nella bobina del trasformatore, la bobina del trasformatore non è visibile dall'esterno;E il trasformatore di tipo secco senza olio, non è necessario il guscio, può vedere direttamente la bobina del trasformatore;Un'altra caratteristica è che il trasformatore a bagno d'olio ha un cuscino d'olio su di esso e l'olio del trasformatore è immagazzinato all'interno, ma ora anche il nuovo trasformatore a bagno d'olio non ha un cuscino d'olio.
Tutti i trasformatori di potenza hanno nuclei in ferro per circuiti magnetici e avvolgimenti per circuiti.E la differenza più grande è nel 'olio' e nel 'secco'.Vale a dire, i due mezzi di raffreddamento sono diversi, il primo è l'olio per trasformatori (e altro olio come l'olio β, ovviamente) come mezzo di raffreddamento e isolamento, il secondo è l'aria o altri gas come SF6 come mezzo di raffreddamento .Il trasformatore consiste nel posizionare un corpo composto da un nucleo di ferro e un avvolgimento in un serbatoio riempito con olio per trasformatore.Il nucleo e gli avvolgimenti in ferro sono spesso rivestiti con resina epossidica.Oggigiorno esiste anche un tipo più non incapsulato, che viene avvolto con carta isolante speciale e poi impregnato con vernice isolante speciale, per evitare che l'avvolgimento o il nucleo di ferro si inumidiscano.
Per facilitare la dissipazione del calore del trasformatore immerso nell'olio, ovvero per facilitare il flusso di dissipazione del calore dell'olio isolante interno, il radiatore è progettato esternamente, proprio come il dissipatore di calore, mentre il trasformatore a secco non ha questo radiatore, e la dissipazione del calore dipende dalla ventola posta sotto la bobina del trasformatore.
Il trasformatore immerso in olio a causa della necessità di prevenzione incendi, generalmente installato in un trasformatore separato interno o esterno, e il trasformatore a secco deve essere installato all'interno, generalmente installato nella sala di distribuzione.
In termini di potenza e consumo, l'attuale grado di tensione del trasformatore a secco è di soli 35 kV e la capacità è relativamente piccola per il trasformatore a olio, circa 2500 kVA.E poiché il processo di produzione del trasformatore a secco è relativamente complesso con lo stesso livello di tensione e capacità del trasformatore in olio, anche il costo è elevato.Quindi al momento dall'uso del petrolio o altro.Ma a causa della protezione dell'ambiente secco, del ritardante di fiamma, della resistenza agli urti e così via, e spesso utilizzato in requisiti elevati di luoghi di alimentazione e distribuzione di energia interna, come hotel, edifici per uffici, grattacieli e così via.
Si può vedere che il trasformatore a secco e il trasformatore ad olio presentano i propri vantaggi e svantaggi.Il trasformatore ad olio ha un costo contenuto e una manutenzione conveniente, ma è infiammabile ed esplosivo.Grazie alla sua buona resistenza al fuoco, il trasformatore a secco può essere installato nel centro di carico per ridurre la perdita di tensione e di potenza.Ma il prezzo variabile a secco è alto, il volume è grande, la resistenza all'umidità e alla polvere è scarsa e il rumore è grande.
