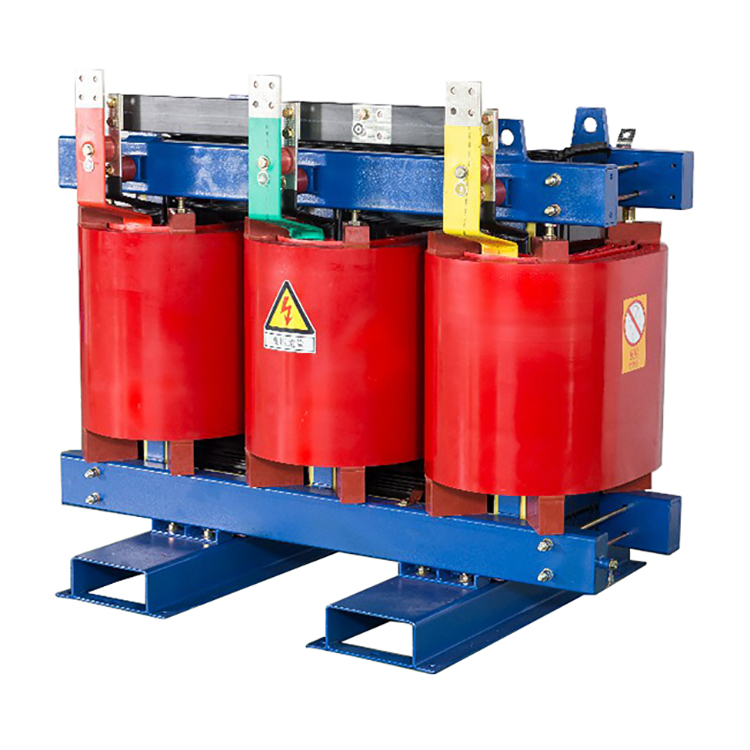

1. Trasformatore di tipo a secco la produzione consiste principalmente nell'ispezione e nello stoccaggio delle materie prime, nell'assemblaggio di trasformatori, nella produzione di bobine, nell'assemblaggio generale e nella produzione e messa in servizio di sistemi di controllo della temperatura.Queste parti sono quasi sincronizzate nel processo di produzione del trasformatore.L'assemblaggio generale verrà effettuato al termine della lavorazione di ciascun componente.1、 Lo stoccaggio di materie prime, accessori e parti acquistate comprende parti metalliche, conduttori in rame ad alta e bassa tensione (foglie di rame）Ispezione e stoccaggio di parti isolanti in lamiera di acciaio al silicio, strutture metalliche, metalli ferrosi, accessori e accessori. 2、 Fabbricazione di trasformatore componenti Produzione del nucleo, compresa la tranciatura della lamiera di acciaio al silicio, il pre-impilamento della lamiera di acciaio al silicio, l'assemblaggio del nucleo, la legatura del nucleo, l'essiccazione in forno e il test del nucleo.
2. Produzione di bobine
① Innanzitutto, la produzione e la preparazione delle parti isolanti.
② Dopo una serie di processi tecnologici, come l'avvolgimento della bobina cilindrica ad alta tensione segmentata, l'avvolgimento della bobina di alluminio, il trattamento superficiale dello stampo di colata epossidica, la colata di resina epossidica, la cottura e l'indurimento della bobina di colata di resina epossidica, la sformatura della bobina di colata e trattamento superficiale della bobina, la bobina viene trasferita al processo di assemblaggio per essere assemblata.
3. Assemblaggio del corpo, compreso l'assemblaggio delle parti isolanti, l'alimentazione del corpo nel forno (misurazione della resistenza di isolamento), il pacchetto di bobine, piastre e morsetti a innesto, assemblaggio dei conduttori e test dei prodotti semilavorati di il corpo.
4. Assemblea generale
1. Disporre e fissare il corpo, misurare la resistenza di isolamento del nucleo di ferro rispetto alla terra, controllare la pulizia del corpo e il grado di fissaggio di tutte le parti e controllare la distanza di isolamento del filo di derivazione e del cavo.
2. Fabbricazione, installazione e messa in servizio del sistema di controllo della temperatura e del ventilatore.
3. Il trasformatore dovrà essere sottoposto a ispezione e testato per quanto riguarda gli articoli franco fabbrica.Dopo aver superato il test, le formalità di immagazzinamento saranno gestite secondo il processo di imballaggio, trasporto e stoccaggio.
Il processo di produzione e i principali processi del trasformatore a secco sono introdotti sopra.Se hai altre domande sulla produzione di trasformatori a secco, contatta direttamente i nostri tecnici!
