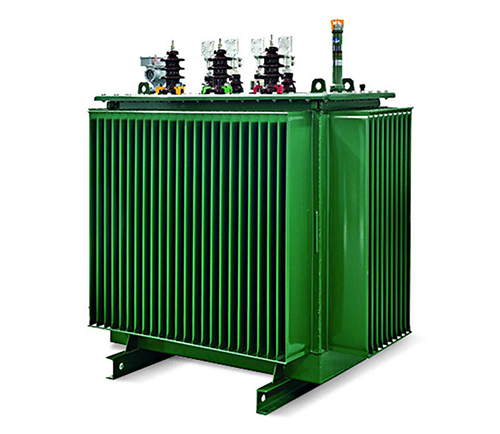

Il terminale del trasformatore in olio omonimo specifica che il terminale della corrente di induttanza che scorre nella bobina e il terminale di polarità positiva della tensione di mutua induttanza nell'altra bobina sono chiamati terminale omonimo dei due accoppiamenti bobine e sono contrassegnate da un asterisco o da un piccolo punto nero.La polarità di riferimento della tensione di mutua induttanza è positiva alla stessa estremità della seconda bobina se la corrente fluisce alla stessa estremità di una bobina, o negativa alla stessa estremità della seconda bobina se la corrente esce dalla stessa estremità una bobina.
Classificazione e requisiti dei cavi del trasformatore immerso nell'olio: i cavi del trasformatore elettrico immerso nell'olio sono filo di rame tondo, barra di rame e filo di rame morbido.Il filo di rame tondo viene utilizzato quando il diametro del cavo è inferiore a 12 mm.La sezione trasversale del cavo è 80 ~ 100㎜?Quando si utilizza la barra di rame.Il filo di rame morbido è adatto per conduttori complessi, ampiamente utilizzato nei trasformatori elettrici a bagno d'olio di grandi e medie dimensioni.
La connessione tra il filo conduttore e il filo della bobina e tra il filo conduttore, per lo più tramite brasatura.Vengono saldati anche fili sottili.Il collegamento tra la bobina di alluminio e il cavo di rame è la saldatura ad arco di argon.Il collegamento tra il cavo e il manicotto, il cavo e l'interruttore del rubinetto può essere staccabile con bulloni, oppure il cavo morbido e l'estremità di connessione possono essere fissati mediante il metodo a pressione.
Prendi una serie di avvolgimenti sul lato primario e una serie di avvolgimenti sul lato secondario.Entrambe le estremità dei due gruppi di avvolgimenti sono cortocircuitate insieme.Il ponte digitale LCR viene utilizzato per testare il valore di induttanza dell'altra estremità dei due set di avvolgimenti.Se il valore dell'induttanza è maggiore della somma del valore dell'induttanza dei due gruppi di avvolgimenti testati separatamente, le due estremità del test saranno l'estremità senza nome e viceversa.
