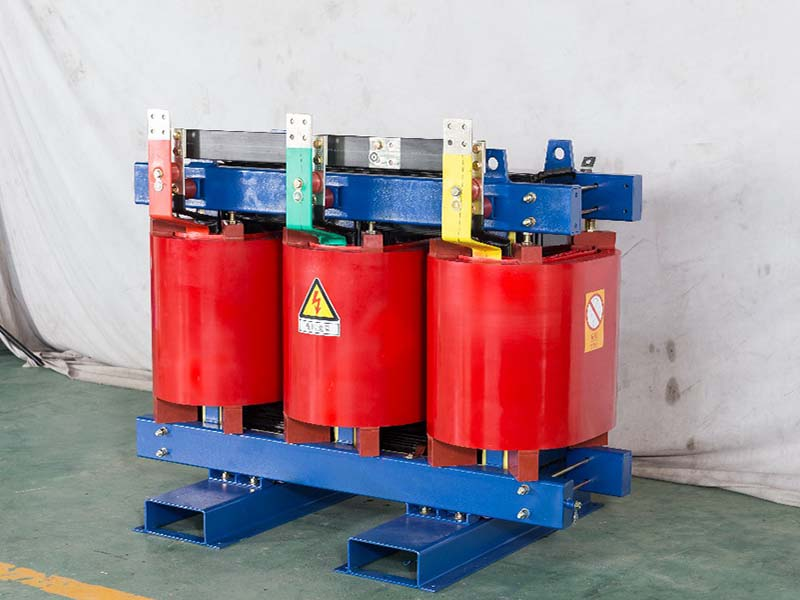

Trasformatore a secco da 1000KVA

Caratteristiche del trasformatore di tipo secco da 1000 KVA

 1. Perdite ridotte, buon effetto di risparmio energetico, con vantaggi economici durante il funzionamento.2.Ignifugo, antideflagrante, non inquinato, esente da manutenzione, può essere disperso nel centro di carico, riduce i costi di investimento, risparmia sui costi.

 3. Potenza di scarica locale inferiore a 10 PC, bobina senza assorbimento di umidità, assenza di polvere, elevata resistenza meccanica, buona affidabilità.

 4. Resistenza al cortocircuito e resistenza agli urti dei fulmini.

 5. La scocca è realizzata in acciaio non ricamato, piastra fredda e lega di alluminio.Il tipo è diviso in tipo di vento e tipo di dissipazione del calore.

 6. Il trasformatore può essere dotato di sistema di controllo della temperatura e di visualizzazione della temperatura in base alle esigenze dell'utente e può essere utilizzato con il sistema di controllo della temperatura.

Caratteristiche della struttura del trasformatore di tipo secco da 1000 KVA:

 1. Il nucleo di ferro

 Il 1000KVA trasformatore a secco adotta lamiera di acciaio al silicio a grani orientati laminata a freddo di alta qualità e la lamiera di acciaio al silicio con nucleo di ferro adotta un giunto completamente inclinato di 45 gradi, in modo che il flusso magnetico passi lungo la direzione del giunto della lamiera di acciaio al silicio.

 2. L'avvolgimento

 Gli avvolgimenti del trasformatore a secco da 1000 KVA sono i seguenti:

 (1) ferita a spirale

 (2) colata di riempimento in resina epossidica e sabbia di quarzo

 (3) Colata di resina epossidica rinforzata con fibra di vetro (ovvero struttura isolante sottile)

 (4) tipo con avvolgimento in resina epossidica impregnata con filo di vetro multifilare

 3. Avvolgimento ad alta tensione

 Il trasformatore di tipo secco da 1000 KVA adotta generalmente una struttura segmentata cilindrica o multistrato multistrato

 4. Avvolgimento a bassa tensione

 Il trasformatore a secco da 1000 KVA adotta generalmente una struttura a strati o a foglio.

 Ambiente operativo del trasformatore di tipo secco da 1000 KVA: uso interno

 Condizioni operative normali: l'altitudine non supera i 1000 m.

 Temperatura ambiente ****** +40℃,

 Temperatura minima -30 ℃,

 Temperatura media annuale massima +20℃

 (Se non è coerente con le condizioni di cui sopra, è possibile fornire istruzioni dettagliate al momento dell'ordine e apportare le opportune modifiche in base alle disposizioni pertinenti degli standard corrispondenti)

 Standard di implementazione del prodotto per trasformatori di tipo secco da 1000 KVA

 GB1094.1~2-1996 Trasformatore di alimentazione

 Gb1094.3.5-2003 Trasformatore di potenza

 Gb109.4-2005 Trasformatore di potenza

 Gb1094.11-2007 Trasformatore di potenza a secco

 GB/T 10228-2008 parametri tecnici e requisiti per trasformatori di potenza a secco

 Istruzioni per ordinare trasformatore a secco da 1000KVA

 1. Capacità nominale;

 2, tensione nominale ad alta e bassa tensione, gamma di prese

 3. Etichetta del gruppo di connessione;

 4, tensione di impedenza;

 5. Intervallo di prelievo;

 6. Frequenza;

 7, grado di protezione del guscio

 Altri requisiti (speciali).
