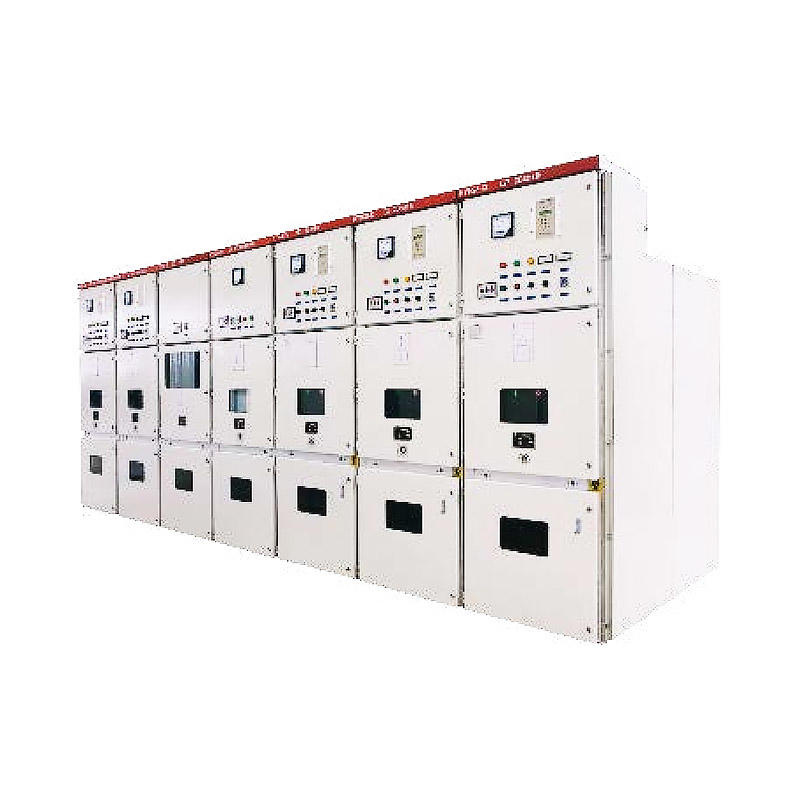

Il miglior fornitore di quadri estraibili corazzati in metallo per interni KYN28A-12

5 0 Recensioni

Quantità:



Richiesta Aggiungere al carrello

breve descrizione:

MOQ: 1 pz

Pagamento: UnionPay

Luogo d'origine: Fo Shan, Guangdong, Cina

Marca: SHENGTE

Tempi di consegna: 10-12 giorni per il campione, 10-15 giorni per la produzione di massa dopo il pagamento confermato

Porto di partenza: Fo Shan

INTRODUZIONE AL PRODOTTO

Il quadro estraibile corazzato in metallo per interni KYN28A-12 viene utilizzato principalmente nelle centrali elettriche, nelle imprese industriali e minerarie, nella distribuzione di energia e nella sottostazione secondaria del sistema di alimentazione, nella trasmissione di potenza e nell'avviamento di motori di grandi dimensioni.

Viene utilizzato per il controllo, la protezione, il monitoraggio e la misurazione in tempo reale.

Ha una perfetta funzione cinque prove e può essere equipaggiato con interruttore automatico sotto vuoto domestico VS1 (ZN63A-12), interruttore automatico sotto vuoto VD4 prodotto dalla società ABB, interruttore automatico sotto vuoto tipo HS (ZN82-12) prodotto da Shanghai Fuji Machine Switch Limited Branch , Interruttore sottovuoto tipo VEP (ZN96-12) prodotto da Xiamen Huadian Switch Limited, filiale di una joint venture sino-straniera.

Attualmente è ampiamente utilizzato nel mercato 12KV.

DIMENSIONE ARMADIO

(Schema standard di linee di ingresso e uscita aeree; Schema di linee di ingresso e uscita cavi)

• Schema standard per linea di accesso via cavo e armadio contatti: 800 (1000) x profondità 1.500 x altezza 2.300, 800 (1.000) x profondità 1.660 x altezza 2.300, 800 (1.000) x profondità 1.800 x altezza 2.300

• Schema standard della linea aerea di accesso: 800 (1000) x larghezza, 1660 x profondità, 2300 altezza, 800 (1000) x larghezza, 1800 x profondità e 2300 altezza

Nota:

1. Schema standard di GZS1 + linea di accesso via cavo e armadio contatti: 650 x larghezza, 1500 x profondità, 2300 x altezza;spaziatura di fase 150 mm;Interasse fasi 210 mm armadio GZS1 larghezza 800;Distanza di fase 275 mm per larghezza mobile 1000.

Interruttore estraibile corazzato in metallo per interni KYN28A-12

A. Vano autobus

B. Sala interruttori automatici

C. Sala cavi

D. Sala strumenti

CARATTERISTICHE DEL PRODOTTO

Progetto	Unità	Dati
Tensione nominale	KV	12
1 min di tensione di tenuta alla frequenza industriale (livello di isolamento nominale)	KV	42 (Relativamente e Interfase) 48 (Frattura isolata)
Tensione di tenuta all'impulso di fulmine (livello di isolamento nominale)	KV	75 (Relativamente e Interfase) 85 (Frattura isolata)
Frequenza nominale	HZ	50
Corrente nominale del bus principale	A	630 1250 1600 2000 2500 3150 4000
Corrente nominale del bus di derivazione	A	630 1250 1600 2000 2500 3150 4000
Corrente termicamente stabile 4S	KA	16 20 25 31,5 40
Corrente stabile dinamica nominale	KA	40 50 63 80 100
Livello di protezione		L'involucro è IP4X e il vano e lo sportello sono IP2X quando aperti
