USO DEL PRODOTTO

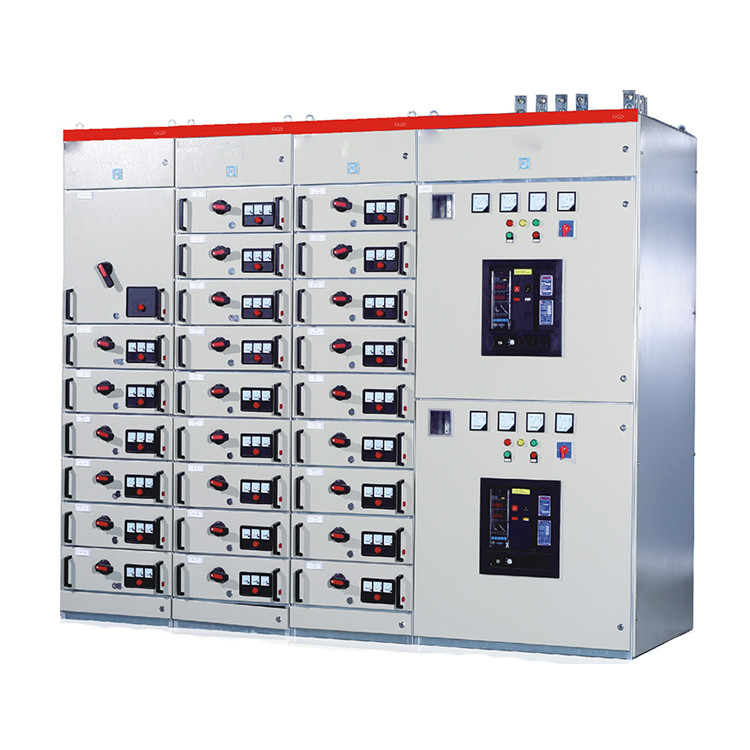

I quadri estrattivi a bassa tensione GCS sono adatti per la conversione di potenza, la distribuzione e il controllo di sistemi di distribuzione a bassa tensione come centrali elettriche, sottostazioni, dipartimenti petrolchimici, fabbriche, imprese minerarie, hotel e grattacieli, centri di distribuzione di energia e controllo motori, compensazione della capacità, ecc.
Può soddisfare le esigenze speciali dell'interfaccia del computer in occasioni di utilizzo dell'energia come centrali elettriche con grande capacità singola, centri di controllo dell'alimentazione a bassa tensione e centri di controllo motore nelle industrie petrolchimiche su larga scala.
Il dispositivo è un nuovo quadro elettrico di estrazione a bassa tensione progettato secondo i principi di sicurezza, economia, ragionevolezza e affidabilità, in conformità con i requisiti dei supervisori, degli utenti e dei dipartimenti di progettazione del Ministero dell'Elettricità, al fine di soddisfare le esigenze di aumento della capacità, interfaccia computerizzata, controllo centralizzato dell'energia, comoda manutenzione della sicurezza e riduzione dei tempi di gestione degli incidenti nel mercato energetico in via di sviluppo.Il prodotto ha le caratteristiche di rottura, elevata capacità di connessione, buona stabilità dinamica e termica, schema elettrico flessibile, combinazione conveniente, serie, forte praticabilità, nuova struttura e alto grado di protezione.Può essere utilizzato come prodotto sostitutivo dei quadri estrattivi a bassa tensione.
CARATTERISTICHE DEL PRODOTTO
R. Il mobile ha una buona resistenza e rigidità.L'armadio GCS utilizza acciaio 8MF.Il suo spessore, il materiale e l'area della sezione trasversale della forma sono molto più grandi di altri acciai per armadi, quindi la resistenza e la rigidità dell'acciaio 8MF sono molto migliori.
B. La corrente di tenuta a breve termine del bus orizzontale e del bus verticale raggiunge 80 kA/1S e la corrente di tenuta di picco raggiunge 176 kA/0,1, che è superiore a quella di altri quadri.
C. L'interruttore selezionato dall'armadio C. GCS può essere equipaggiato con vari interruttori prodotti in patria e all'estero in base alle esigenze dei clienti.
D. L'armadio PC può essere dotato di tre interruttori fino a 1600 A, che possono ridurre l'area occupata e i costi di costruzione.L'armadio MCC può essere composto da cinque diverse unità funzionali (0,5, 1, 1,5, 2, 3 unità).(La struttura dell'unità può essere divisa in tipo standard e tipo economico a scelta degli utenti.) L'estrazione, l'estrazione e lo spegnimento dei cassetti sono tutti realizzati da una maniglia del sistema operativo.Poiché l'armadio bus orizzontale è posizionato dietro di esso, sia i cavi superiori che quelli inferiori sono dotati di canali di accesso, che risolvono il problema relativo all'impossibilità di inserire o estrarre i vecchi prodotti dall'armadio.I componenti elettrici e gli accessori installati nell'armadio sono prodotti dal produttore e dispongono di un perfetto sistema di garanzia della qualità.
CARATTERISTICHE DEL PRODOTTO
Il dispositivo è conforme a IEC439-1 'Apparecchi di comando e di comando a bassa tensione', GB7251.1 'Apparecchi di comando e di comando a bassa tensione', ZBK36001 'Apparecchi di comando estraibili a bassa tensione' e altri standard.
CARATTERISTICHE:
A. Resistenza e rigidità del mobile.L'armadio GCS utilizza acciaio 8MF, il materiale in lamiera è spesso, l'area in sezione del materiale e della forma viene utilizzata rispetto ad altri modelli in acciaio di tipo arca molto più grandi. Pertanto, la resistenza e la rigidità dell'acciaio 8MF sono molto migliori.
B. La corrente di tenuta di breve durata della sbarra collettrice orizzontale e della sbarra collettrice verticale raggiunge 80 kA/1S e la corrente di tenuta di picco raggiunge 176 kA/0,1, che è superiore a quella di altri quadri elettrici.
C. L'armadio GCS può essere equipaggiato con vari interruttori automatici prodotti in patria e all'estero in base alle esigenze del cliente.
D. L'armadietto del PC può essere dotato di tre interruttori da 1600 A e inferiori per ridurre lo spazio sul pavimento e ridurre i costi di costruzione.L'armadio MCC può essere composto da cinque diverse unità funzionali da 0,5, 1, 1,5, 2 e 3 unità (la struttura dell'unità è divisa in tipo standard e tipo economico a scelta degli utenti).L'inserimento, l'estrazione e lo spegnimento del cassetto vengono realizzati tramite una maniglia del sistema operativo.Poiché l'armadio sbarre orizzontale è posizionato in piano, il vano cavi presenta passaggi di accesso sopra e sotto, il che risolve il problema dell'impossibilità di estrarre i vecchi prodotti.I componenti elettrici e gli accessori installati nell'armadio sono prodotti dal produttore e dispongono di un perfetto sistema di garanzia della qualità.
| Tensione nominale V | 380 | |
| Frequenza nominale Hz | 50（60） | |
| Corrente nominale A | Sbarra orizzontale | ≤ 4000 |
| Sbarra collettrice verticale | 1000 | |
| Corrente nominale di tenuta a breve termine del bus kA(1S) | 50,80 | |
| Corrente di picco nominale del bus kA(0,1S) | 105、176 | |
| Tensione nominale di isolamento V | Sistema trifase a quattro fili | 660（1000） |
| Sistema di autobus | Sistema trifase a cinque fili | A、B、C、PENNA |
| Tensione di prova della frequenza di alimentazione V (1 min) | circuito principale | A、B、V、PE、N |
| Tensione nominale circuito ausiliario V | Circuito ausiliario | 2500 |
| circuito principale | 1760 | |
| Livello di protezione | -220、380 | |
| Dimensioni esterne larghezza x profondità x altezza | -110、220 | |
| IP30, IP40 | ||
| （400.600.800.1000）x（600.800.1000）x2200 |
Nota: le dimensioni e il peso del prodotto sono dati per un certo periodo di tempo e potrebbero cambiare a causa di miglioramenti della progettazione
