PRODOTTO UTILIZZO

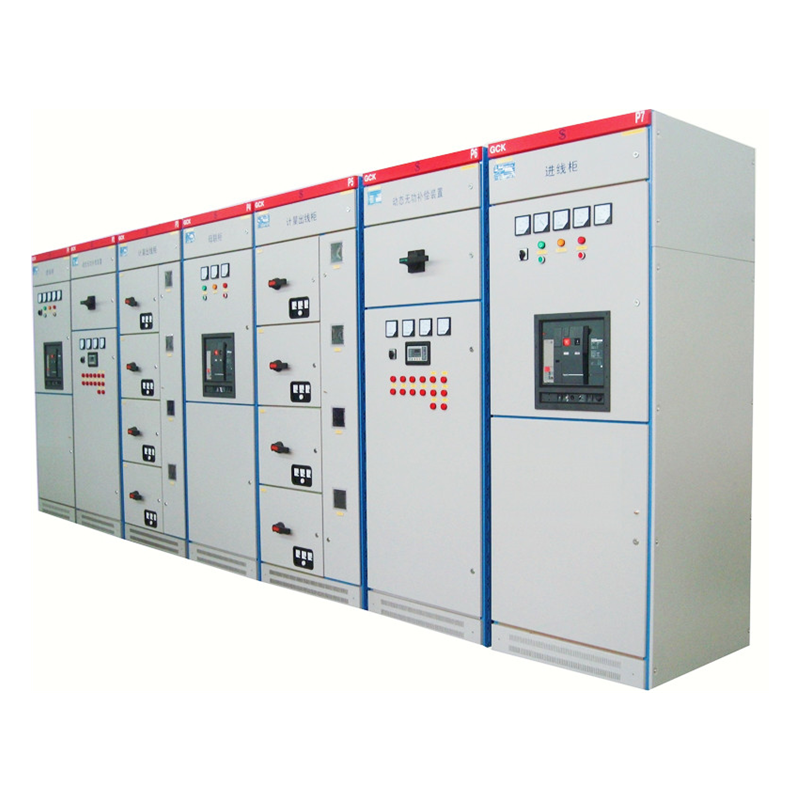

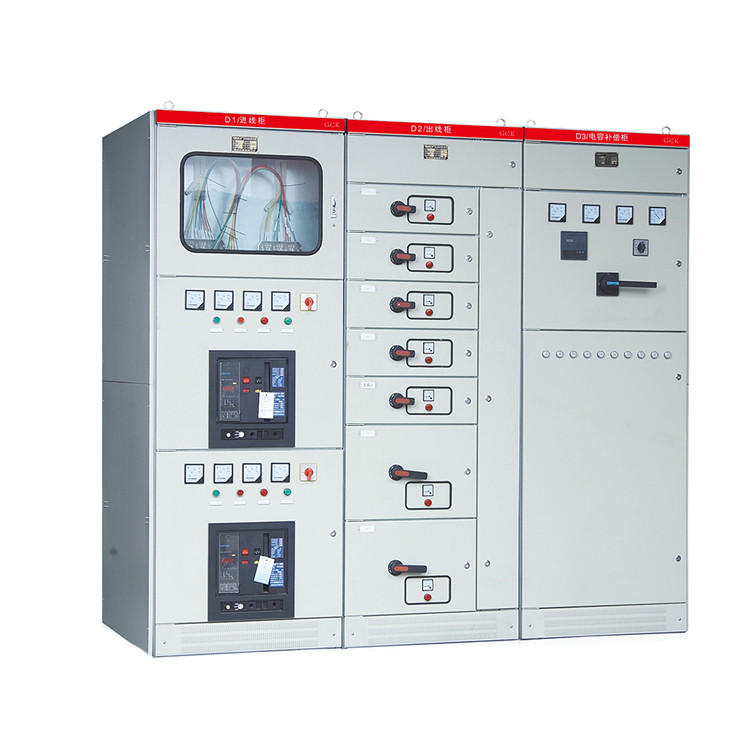

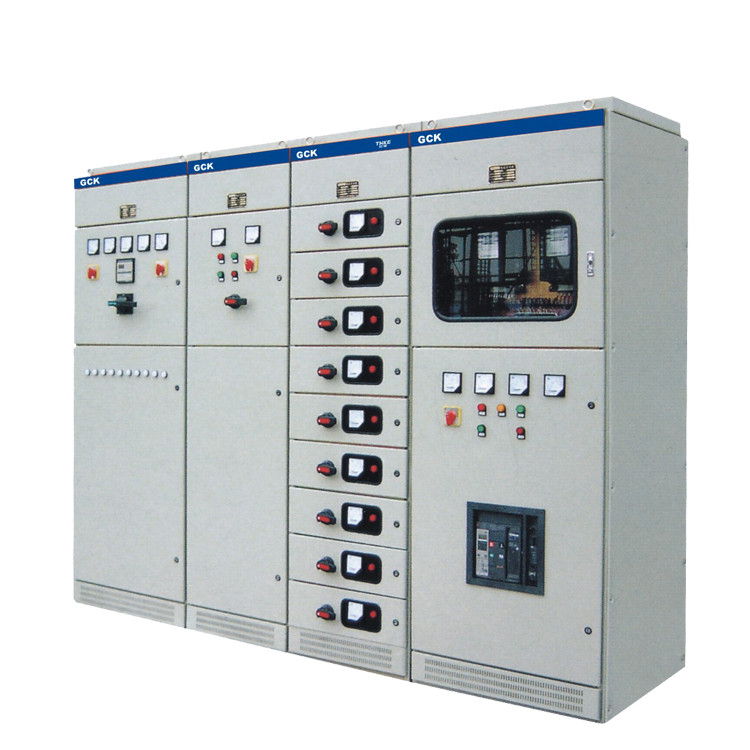

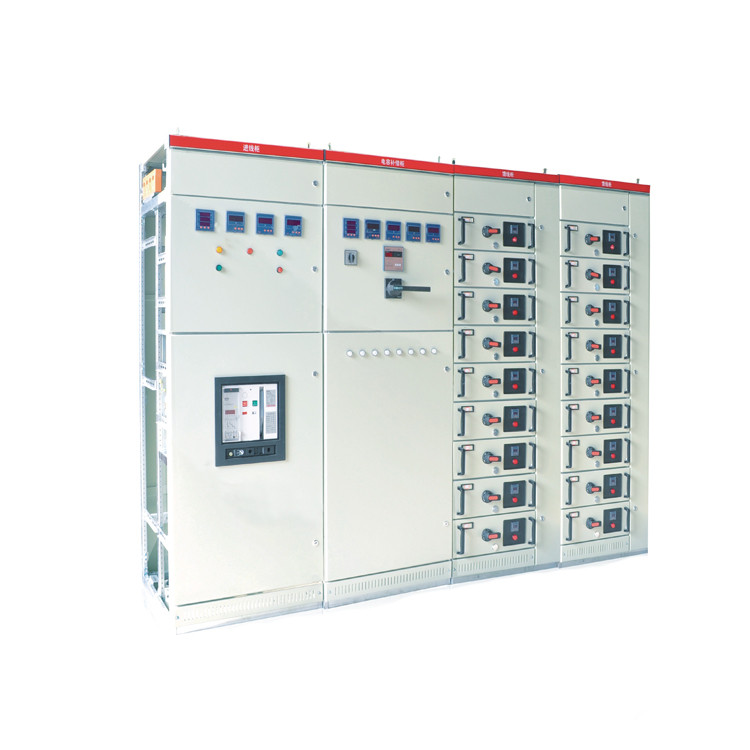

Il quadro di estrazione a bassa tensione GCK (L) è composto da un armadio del centro di distribuzione dell'energia (PC) e da un centro di controllo motore (MCC).
È adatto per utenti di potenza come centrali elettriche, sottostazioni, imprese industriali e minerarie come CA 50 Hz, tensione di lavoro massima fino a 660 V, corrente di lavoro massima fino al sistema di distribuzione 3150 A, come conversione di potenza delle apparecchiature di distribuzione di potenza, controllo motore e distribuzione dell'illuminazione.Distribuzione e controllo.
CARATTERISTICHE DEL PRODOTTO
Il telaio dell'armadio è saldato in acciaio a forma speciale con buona resistenza e rigidità.
I fori di montaggio del rack e delle parti sono realizzati secondo un modulo di 20 mm.
Le parti strutturali interne sono zincate, mentre le parti esterne (cremagliere e serrature porte) sono fosfatate e spruzzate con polvere epossidica elettrostatica.
La struttura dell'armadio alimentatore PC è simile a quella dell'armadio alimentatore.Quando la corrente di alimentazione è 630 A ~ 2000 A, ciascun armadio può essere dotato di due loop e installato su e giù.
Nell'armadio del power center (PC), la parte superiore è l'area del bus orizzontale e la parte inferiore è la sala degli interruttori automatici.L'interruttore può essere equipaggiato con la serie nazionale ME, la serie CW1 e così via.Può anche essere equipaggiato con tutti i tipi di interruttori automatici prodotti all'estero, come quelli prodotti dalla società ABB, in base alle esigenze dei clienti. Interruttori automatici serie E, serie M prodotti da Schneider e interruttori automatici intelligenti.
Sistema bus: il bus del corpo dell'armadio adotta un sistema trifase a cinque fili, bus singolo quando la corrente nominale del bus orizzontale è pari o inferiore a 1250 A, bus doppio quando la corrente nominale del vaporetto è superiore a 1250 A, bus orizzontale tra armadio e armadio è costruito mediante blocchi di collegamento, il bus verticale è sigillato da lamiera zincata e lastra di plexiglass trasparente e il deflettore interno viene utilizzato per limitare la diffusione dell'arco.La sbarra neutra è posizionata nella parte anteriore della parte superiore dell'armadio, mentre la sbarra di protezione (PE) è posizionata nella parte inferiore dell'armadio, che è collegata al pannello divisorio e alla porta del corpo dell'armadio, garantendo così la continuità della messa a terra.
L'armadio e l'armadio a cassetti degli schemi fissi come compensazione e misurazione della capacità hanno la stessa forma estetica e la stessa posizione orizzontale del bus, garantendo così che l'armadio a cassetti e l'armadio fisso possano essere utilizzati fianco a fianco.
Nella parte inferiore e superiore del quadro elettrico sono presenti finestre di ventilazione naturale senza ridurre il livello di protezione dell'involucro.
Il livello di protezione dell'involucro dell'armadio è IP4.
CARATTERISTICHE DEL PRODOTTO
| Frequenza operativa nominale (Hz) | 50 | |
| Tensione operativa nominale (V) | 380 | |
| Tensione di isolamento nominale (V) | 660 | |
| Corrente operativa nominale massima (A) | Sbarra orizzontale | 630-4000 |
| Sbarra collettrice verticale | 1600 | |
| Corrente nominale massima ammissibile a breve termine | Sbarra orizzontale | 80kA（Valore effettivo）/1 s |
| Sbarra collettrice verticale | 50kA（Valore effettivo）/1 s | |
| Corrente di picco nominale massima sopportata | Sbarra orizzontale | 170kA |
| Sbarra collettrice verticale | 110kA | |
| Plug-in del circuito principale (A) | 200/400/630 | |
| Connettore circuito ausiliario (A) | 10 | |
| Frequenza di alimentazione 1 minuto (A) | 2500 | |
| Capacità massima del motore di controllo (kW) | 155 | |
| Livello di protezione | IP30~IP40 | |
| Modalità di funzionamento | Locale, remoto, automatico | |
