USO DEL PRODOTTO

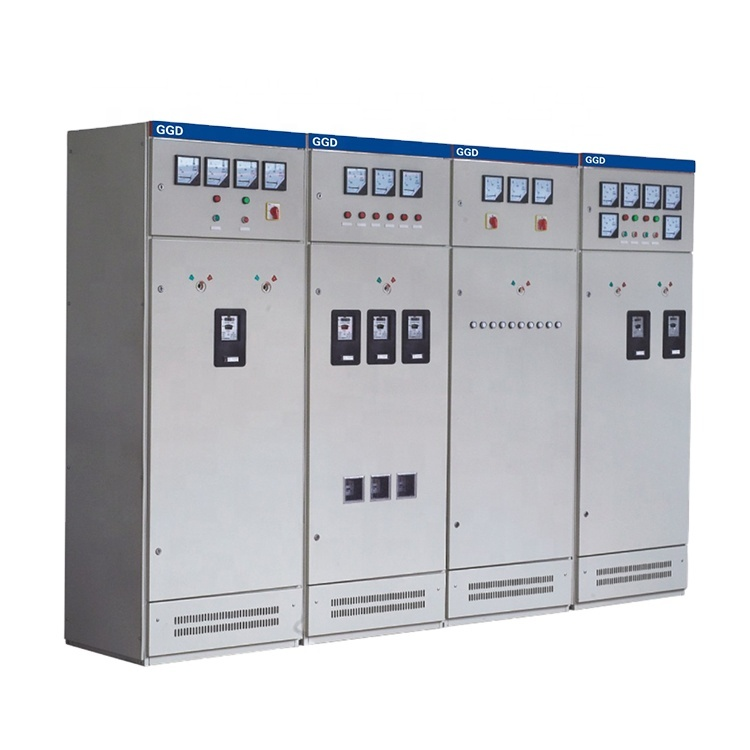

L'armadio di distribuzione a bassa tensione CA GGD è adatto per 50Z CA, tensione di lavoro nominale 380 V, corrente di lavoro nominale 3150 A serie di distribuzione per centrali elettriche, sottostazioni, fabbriche e imprese minerarie, ecc. Viene utilizzato per la conversione di potenza, distribuzione e controllo di potenza, apparecchiature di illuminazione e distribuzione.
L'armadio di distribuzione a bassa tensione AC GGD è un nuovo tipo di armadio di distribuzione a bassa tensione progettato in conformità con i requisiti del supervisore del Ministero dell'Energia, del vasto numero di utenti elettrici e dipartimenti di progettazione e in linea con i principi di sicurezza , economia, razionalità e affidabilità.Il prodotto ha le caratteristiche di elevata capacità di sezione, buona stabilità dinamica e termica, schema elettrico flessibile, combinazione conveniente, serie, forte praticabilità, nuova struttura e alto grado di protezione.Può essere utilizzato come prodotto sostitutivo dei quadri di bassa tensione.
L'armadio di distribuzione a bassa tensione CA GGD è conforme a IEC 439 'Set completo di apparecchiature di comando e di commutazione a bassa tensione', GB7251.1 'Apparecchiature di comando e di commutazione a bassa tensione Parte completa I: Set completo di apparecchiature di prova di tipo e di parti' e altri standard.
CARATTERISTICHE DEL PRODOTTO
A. Il corpo dell'armadio di distribuzione a bassa tensione CA A. GGD ha la forma di un armadio generale e il telaio è realizzato in acciaio formato a freddo 8MF (o 8MF modificato) saldato e assemblato localmente.Le parti del telaio e le parti di supporto speciali sono fornite dall'impianto di produzione a punto fisso di profilati d'acciaio per garantire la precisione e la qualità del corpo dell'armadio.I componenti dell'armadio generale sono progettati secondo il principio del modulo e presentano fori di installazione con matrice da 20 mm.Il coefficiente universale è elevato, il che può consentire alla fabbrica di realizzare la pre-produzione, abbreviare il ciclo di produzione e migliorare l'efficienza del lavoro.
B. Il design dell'armadio GGD, tenendo pienamente conto dei problemi di dissipazione del calore nell'uso dell'armadio, presenta un numero diverso di fori del dissipatore di calore su entrambe le estremità dell'armadio.Quando i componenti elettrici nell'armadio vengono riscaldati, il calore sale e si scarica attraverso le feritoie superiori, mentre l'aria fredda integra continuamente le feritoie inferiori nell'armadio per fare in modo che l'armadio sigillato formi un canale di ventilazione naturale dal basso verso l'alto, quindi per raggiungere lo scopo di dissipazione del calore.
C. Armadio GGD secondo i requisiti del moderno design del prodotto industriale, il metodo del rapporto della sezione aurea viene utilizzato per progettare la forma dell'armadio e la dimensione della partizione di ciascuna parte, in modo che l'armadio sia bello ed elegante, con un nuovo look.
D. La porta dell'armadio è collegata al telaio mediante cerniera mobile rotante, comoda per l'installazione e lo smontaggio.C'è una striscia di gomma da montagna incastonata nella piega della porta.La striscia tra la porta e il telaio ha una certa corsa di compressione quando si chiude, che può impedire alla porta di scontrarsi direttamente con l'armadio e anche migliorare il livello di protezione della porta.
E. Le porte degli strumenti dotate di componenti elettrici sono collegate al telaio con più fili di rame morbido.I raccordi nell'armadio sono collegati al telaio mediante una vite zigrinata e l'intero armadio costituisce un circuito completo di protezione con messa a terra.
F. La finitura del mobile è realizzata con vernice da forno in poliestere a forma di arancione o polvere epossidica.Ha una forte adesione, una buona consistenza e un tono opaco.Evita l'effetto abbagliante e crea un ambiente visivo più confortevole per il personale in servizio.
G. La copertura superiore del corpo dell'armadio può essere rimossa quando necessario per facilitare il montaggio e la regolazione della sbarra principale in cantiere.I quattro angoli dell'armadio sono dotati di anelli di sollevamento per il sollevamento e il trasporto.
H. Il livello di protezione dell'armadio è IP30.Gli utenti possono scegliere tra IP20 e IP40 in base ai requisiti dell'ambiente di utilizzo.
CARATTERISTICHE DEL PRODOTTO
| Modello | Tensione nominale (V) | Corrente nominale (A) | Corrente di interruzione nominale di cortocircuito (kA) | Resistenza elettrica nominale a breve termine (IS) (kA) | Corrente di tolleranza di picco nominale (kA) | |
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | ||||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
