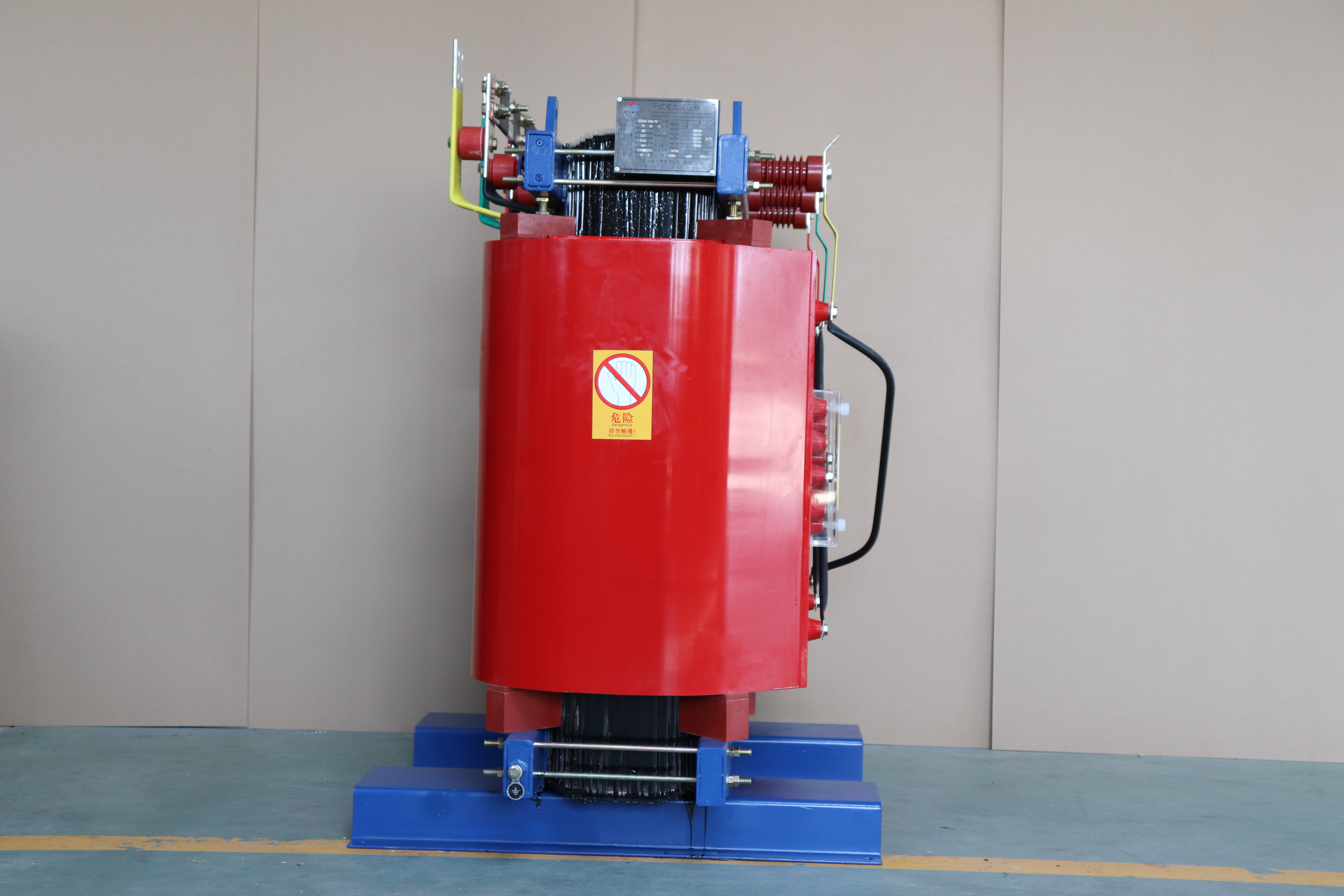

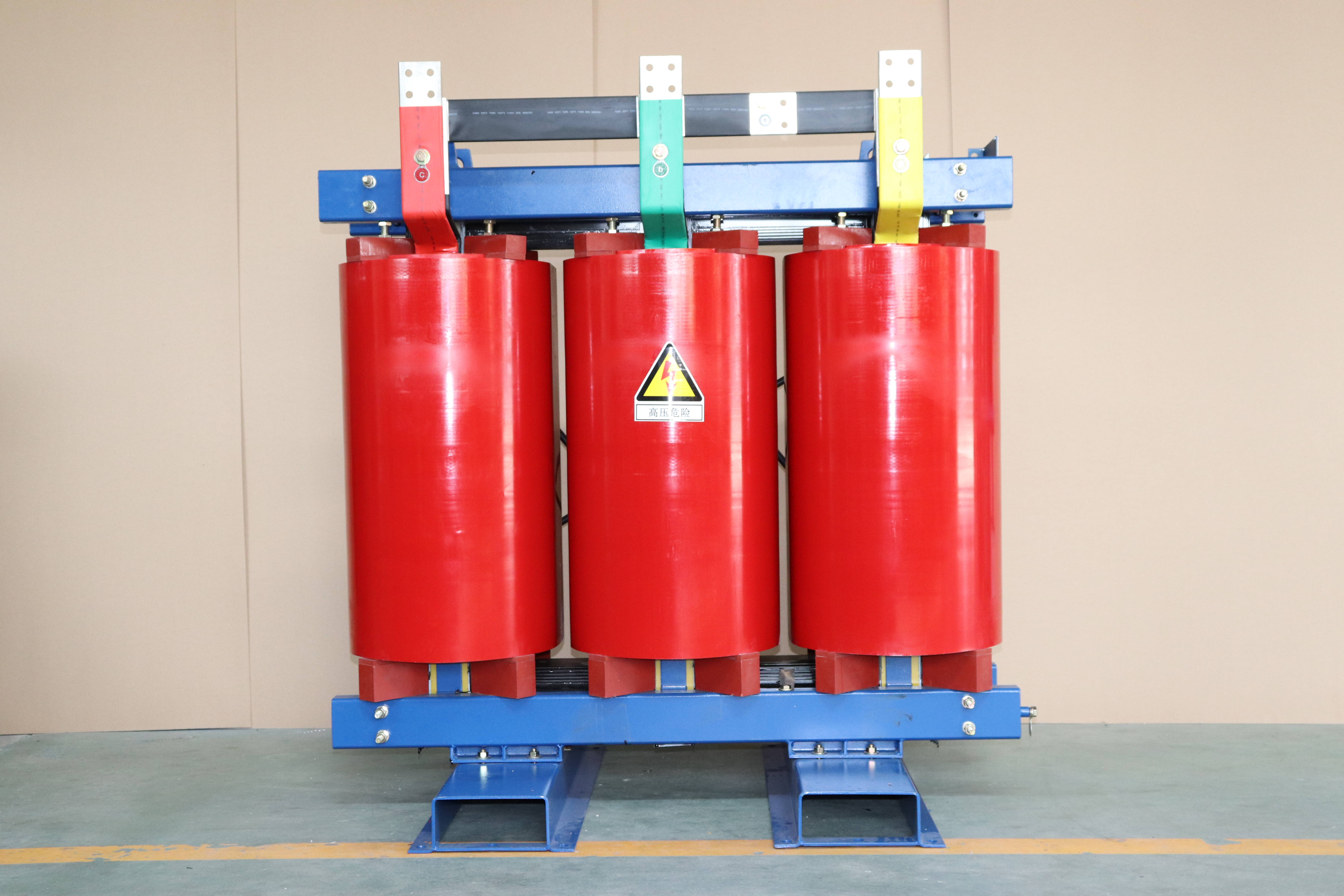

SCB10/11 125 KVA 10 /11 0,4 Kv trasformatore elettrico di tipo a secco per interni ad alta tensione trifase in resina colata

Caratteristiche

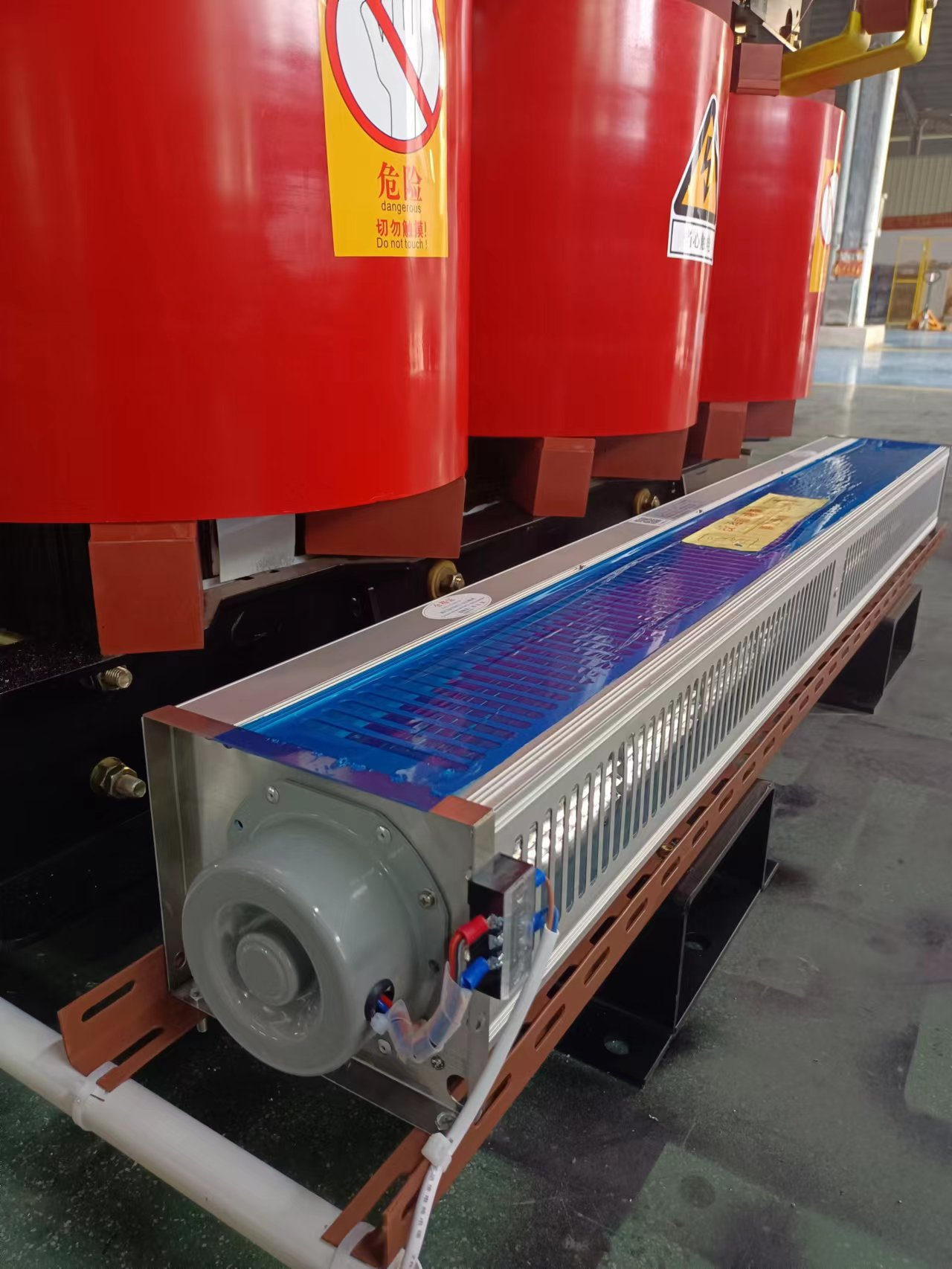

1. Bassa perdita, scarica parziale bassa, bassa rumorosità, forte dissipazione del calore e può essere utilizzato al 120% del carico nominale con raffreddamento ad aria forzata.

2. Ha buone prestazioni a prova di umidità e può funzionare normalmente con un'umidità del 100%.Può essere messo in funzione senza pre-asciugatura dopo lo spegnimento.

3. È sicuro da usare, resistente al fuoco, non inquinante e può essere installato direttamente nel centro di carico.

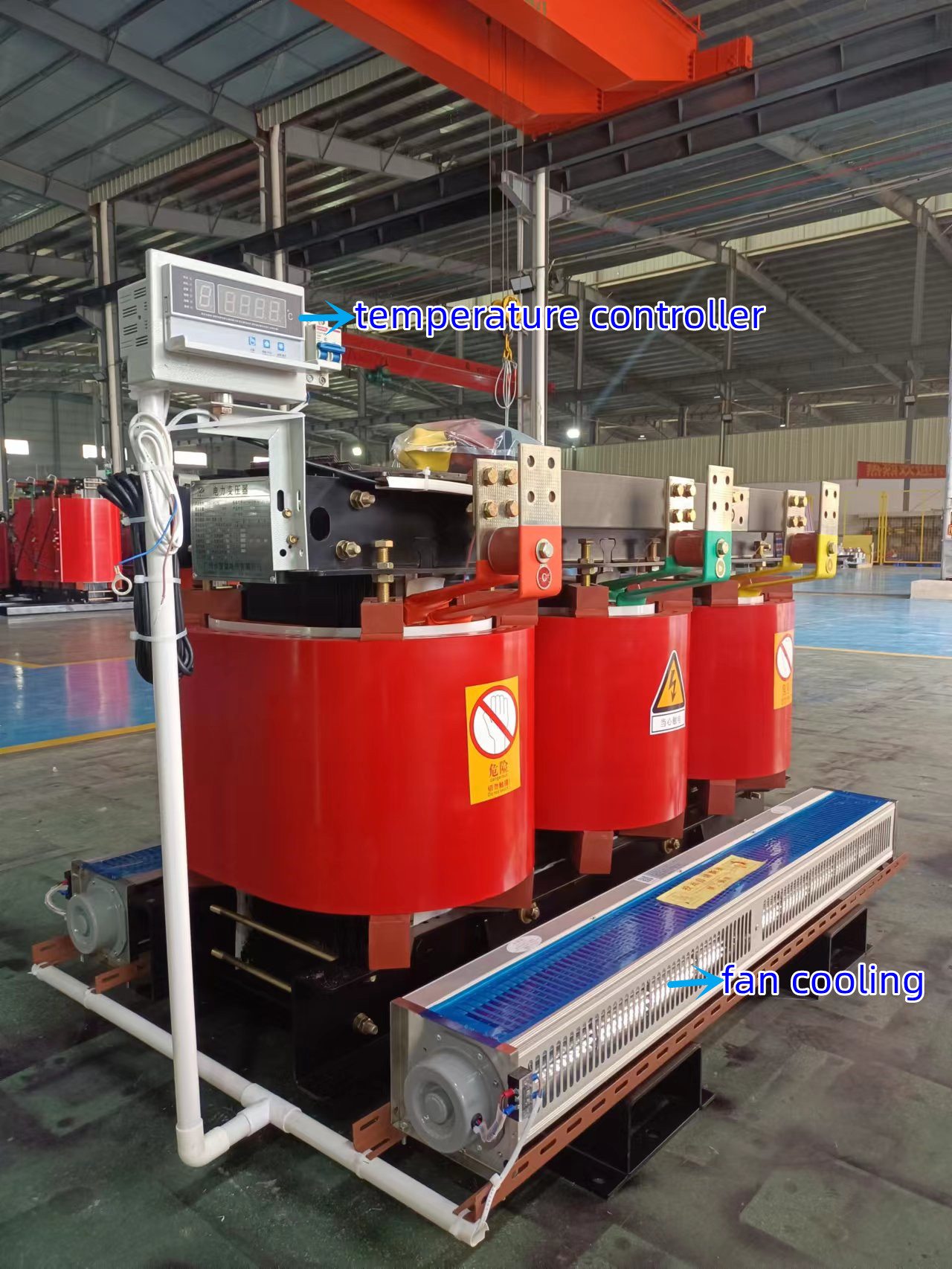

4. Dotato di un sistema completo di controllo della protezione della temperatura per fornire una protezione affidabile per il funzionamento sicuro del trasformatore.

5. Installazione semplice e senza manutenzione e basso costo operativo complessivo.

6. Secondo la ricerca operativa dei prodotti che sono stati messi in funzione, l'affidabilità dei prodotti ha raggiunto il livello avanzato internazionale.

Trasformatori di tipo a secco: si basano sulla convezione dell'aria per il raffreddamento, generalmente utilizzati per l'illuminazione locale, circuiti elettronici.Attrezzature meccaniche e altri trasformatori,

nel sistema energetico, generalmente trasformatori di motori a vapore, trasformatori di caldaie, trasformatori di rimozione ceneri, trasformatori di rimozione polvere, trasformatori di desolforazione, ecc.

sono trasformatori di tipo a secco con rapporti 6000V/400V e 10KV/400V per carichi con tensione nominale di 380V.In parole povere, il trasformatore di tipo secco è un trasformatore il cui nucleo

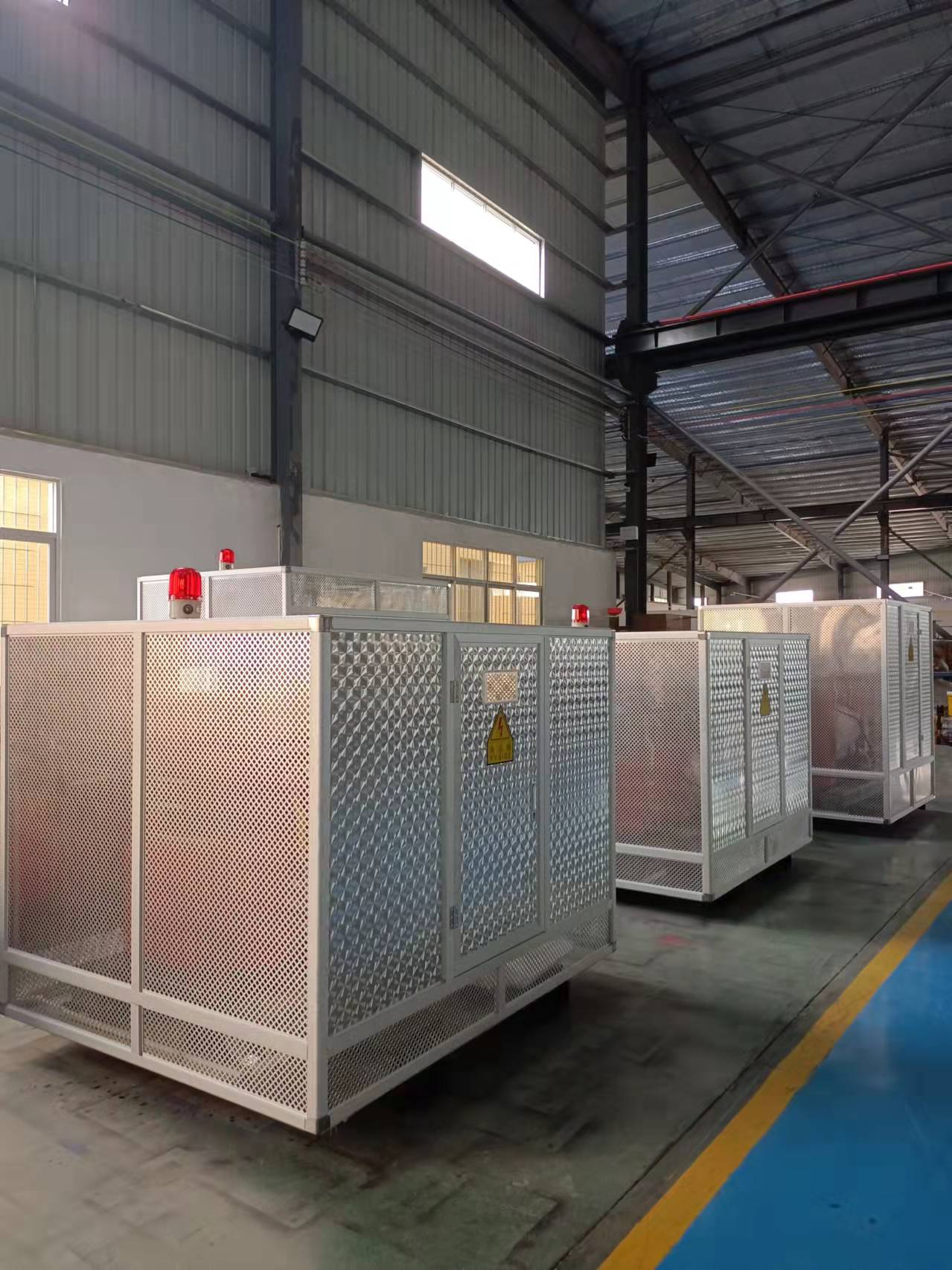

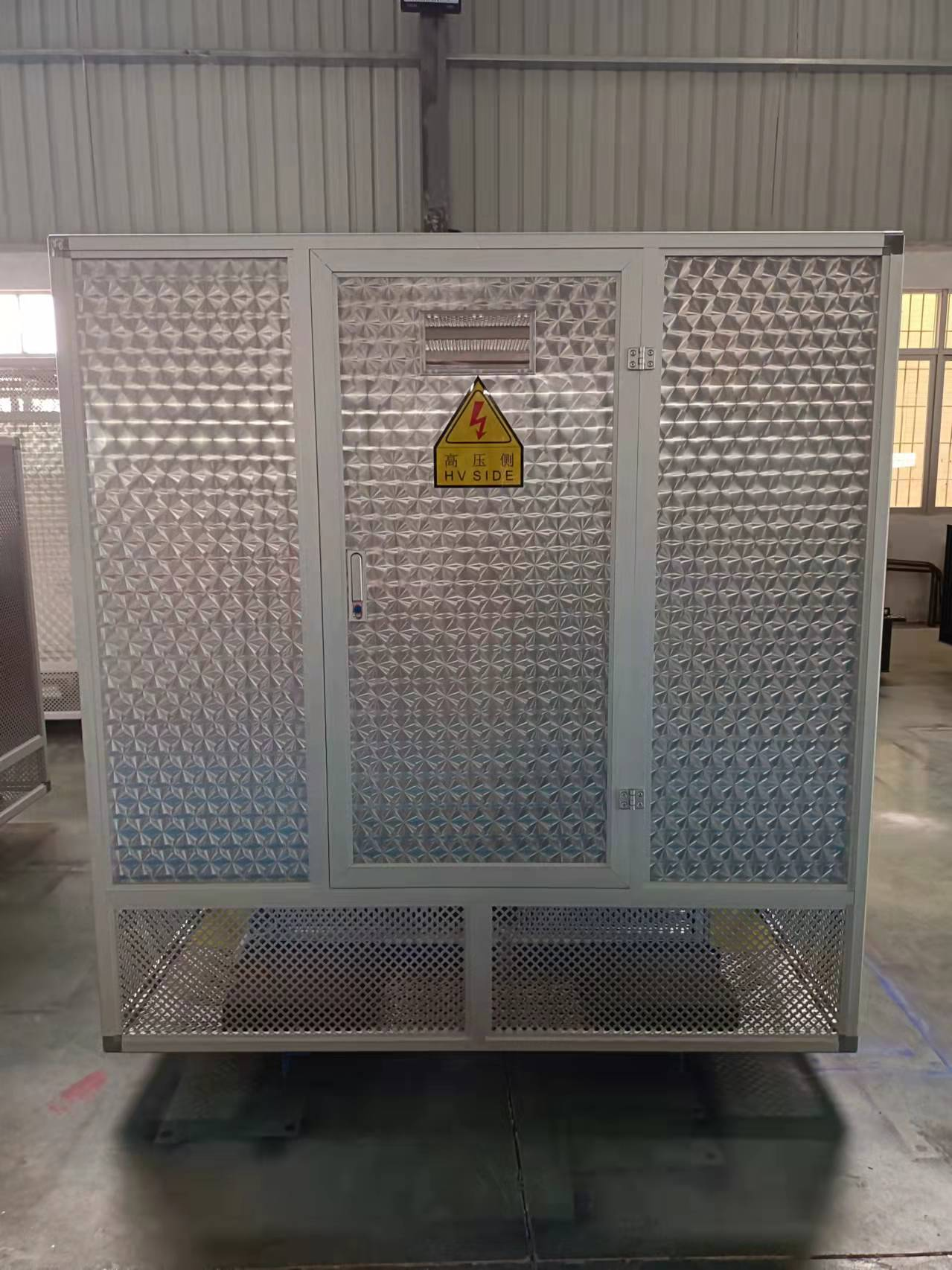

e gli avvolgimenti non sono impregnati di olio isolante.Generalmente esistono due tipi di regolatore sotto carico e regolatore a vuoto, trasformatore a secco con involucro e

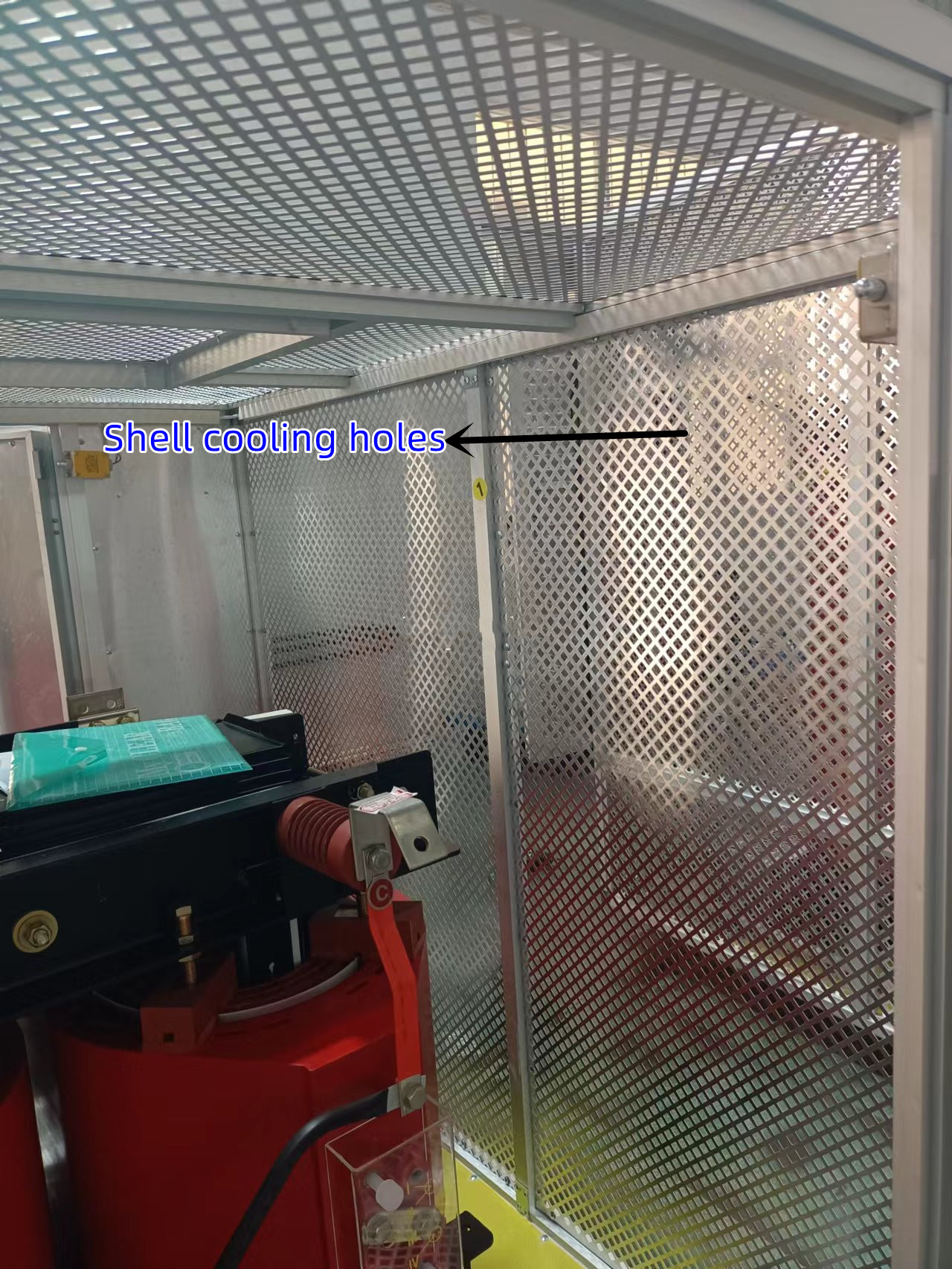

trasformatore a secco senza involucro, tipo trasformatore perché non c'è olio, non ci sono incendi, esplosioni, inquinamento e altri problemi, quindi codici elettrici, regolamenti, ecc.

non richiedono un trasformatore a secco posizionato in una stanza separata.Perdite e rumore ridotti a un nuovo livello, più trasformatori e schermi a bassa tensione posizionati nella stessa sala di distribuzione per creare le condizioni.

Installazione del trasformatore a secco

Trasformatore installazione in conformità con gli 'standard di prova di consegna delle apparecchiature elettriche di ingegneria dell'installazione elettrica,'

le disposizioni del test di passaggio di consegne sono qualificate.La posizione di installazione è corretta e gli accessori sono completi.

Il dispositivo di messa a terra porta direttamente al tronco di terra e al lato a bassa tensione del trasformatore del punto neutro;scatola del trasformatore,

messa a terra affidabile del guscio del trasformatore di tipo secco;tutti i collegamenti sono affidabili, gli elementi di fissaggio e le parti antiallentamento sono completi.

Capacità di sovraccarico del trasformatore a secco

Innanzitutto, può ridurre automaticamente la capacità e la quantità inutilizzata: in alcuni luoghi e siti specifici,

i requisiti di emergenza per il fattore di ricambio del trasformatore sono piuttosto elevati, tanto che il trasformatore di adattamento ingegneristico diventa un mal di testa,

e per la capacità di sovraccarico del trasformatore di tipo a secco, la sua capacità di riserva può essere compressa manualmente, mentre il numero di unità di riserva può anche essere ridotto notevolmente rispetto ad altri tipi di trasformatori.

Qui dobbiamo notare che se il trasformatore è in funzionamento in sovraccarico, dobbiamo avere il processo operativo di monitoraggio della sua temperatura operativa,

se la temperatura è troppo alta, anche superiore a 155 ℃, dobbiamo eseguire la corrispondente azione di riduzione del carico per garantire un comportamento sicuro dell'alimentatore.

Grado di isolamento del trasformatore di tipo secco

In base al mezzo interno del dispositivo di tensione, può essere suddiviso in modelli S8, S9, S10, SC(B)9, SC(B)10,

a seconda del materiale non combustibile o non combustibile può essere suddiviso in SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

secondo il chiuso o chiuso può essere diviso in BS9, S9-, S10-, SH12-M.Tra questi i gradi F e H indicati nel trasformatore si riferiscono al grado resistente al calore,

il limite del grado Y è 90℃, il limite del grado A è 105℃, il limite del grado E è 120℃, il limite del grado B è 130℃,

il limite del grado F è 155℃, il limite del grado H è 180℃, il limite del grado C è maggiore di 180℃.

Parametri tecnici del trasformatore di tipo secco

Frequenza d'uso 50/60 HZ corrente a vuoto 4% resistenza alla tensione di resistenza 2000 V/min nessun grado di isolamento guasto F

(il grado speciale può essere personalizzato) resistenza di isolamento ≥ 2M modalità di connessione Y/Y, △/Y0, Yo/△, autotrasformatore (opzionale)

aumento di temperatura consentito della bobina I00K modalità di raffreddamento raffreddamento ad aria naturale o controllo della temperatura raffreddamento automatico fattore di rumore ≤ 30 dB

Temperatura del trasformatore di tipo a secco

Settori diversi hanno standard diversi.Di solito, i trasformatori a secco raggiungono solitamente i 95 gradi durante il normale funzionamento,

è già considerato uno standard elevato di temperatura del trasformatore di tipo a secco.Di solito vengono impostate apparecchiature a bassa tensione per gli standard di temperatura, che di solito non superano i 60 gradi.
