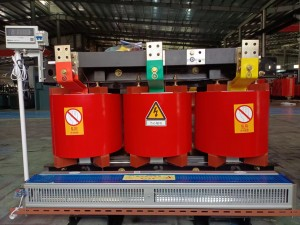

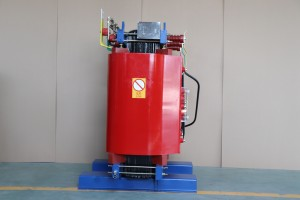

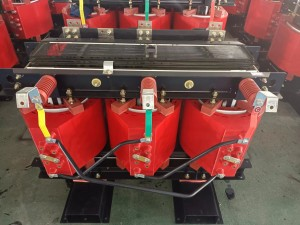

SCB11/10 Trasformatore di potenza trifase ad alta tensione in resina colata a secco da 800 KVA 10 / 11 -0,4 Kv Tipo per interni

Caratteristiche

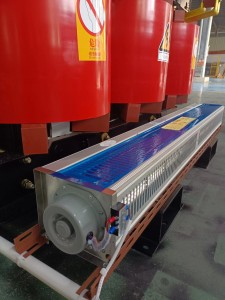

1. Bassa perdita, bassa scarica parziale, bassa rumorosità, forte dissipazione del calore e può essere utilizzato al 120% del carico nominale con raffreddamento ad aria forzata.
2. Ha buone prestazioni a prova di umidità e può funzionare normalmente con un'umidità del 100%.Può essere messo in funzione senza pre-asciugatura dopo lo spegnimento.
3. È sicuro da usare, resistente al fuoco, non inquinante e può essere installato direttamente nel centro di carico.
4. Dotato di un sistema completo di controllo della protezione della temperatura per fornire una protezione affidabile per il funzionamento sicuro del trasformatore.
5. Installazione semplice e senza manutenzione e basso costo operativo complessivo.
6. Secondo la ricerca operativa dei prodotti che sono stati messi in funzione, l'affidabilità dei prodotti ha raggiunto il livello avanzato internazionale.

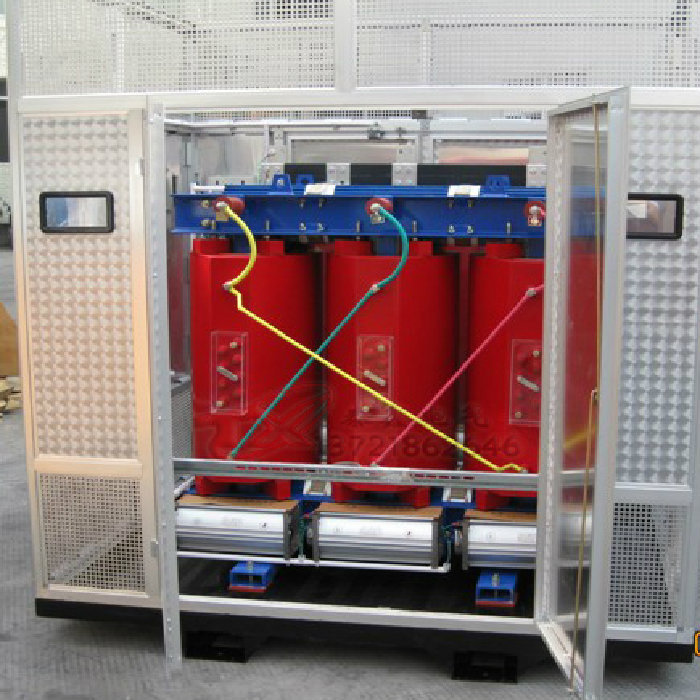

Trasformatori di tipo a secco: si basano sulla convezione dell'aria per il raffreddamento, generalmente utilizzati per l'illuminazione locale, circuiti elettronici.Le apparecchiature meccaniche e altri trasformatori nel sistema di alimentazione, generalmente trasformatori di motori a vapore, trasformatori di caldaie, trasformatori di rimozione ceneri, trasformatori di rimozione polvere, trasformatori di desolforazione, ecc. sono trasformatori di tipo secco con rapporti di 6000 V/400 V e 10 KV/400 V per carichi con potenza nominale tensione di 380V.In parole povere, il trasformatore a secco è un trasformatore il cui nucleo e avvolgimenti non sono impregnati di olio isolante.Generalmente ci sono due tipi di regolatore sotto carico e regolatore a vuoto, trasformatore a secco con involucro e trasformatore a secco senza involucro, tipo trasformatore perché non c'è olio, non c'è incendio, esplosione, inquinamento e altri problemi, quindi codici elettrici, normative, ecc. non richiedono un trasformatore a secco posizionato in una stanza separata.Perdite e rumore ridotti a un nuovo livello, più trasformatori e schermi a bassa tensione posizionati nella stessa sala di distribuzione per creare le condizioni.

Installazione del trasformatore a secco

Installazione del trasformatore in conformità con gli 'standard di prova di consegna delle apparecchiature elettriche di ingegneria dell'installazione elettrica,'

le disposizioni del test di passaggio di consegne sono qualificate.La posizione di installazione è corretta e gli accessori sono completi.

Il dispositivo di messa a terra porta direttamente al tronco di terra e al lato a bassa tensione del trasformatore del punto neutro;scatola del trasformatore,

messa a terra affidabile del guscio del trasformatore di tipo secco;tutti i collegamenti sono affidabili, gli elementi di fissaggio e le parti antiallentamento sono completi.

Capacità di sovraccarico del trasformatore a secco

Innanzitutto, può ridurre automaticamente la capacità e la quantità di riserva: in alcuni luoghi e siti specifici, i requisiti di emergenza per il fattore di riserva del trasformatore sono piuttosto elevati,

in modo che il trasformatore di adattamento ingegneristico diventi un mal di testa e, per la capacità di sovraccarico del trasformatore di tipo secco, la sua capacità di riserva può essere compressa manualmente,

mentre anche il numero delle unità di ricambio può essere molto ridotto rispetto ad altre tipologie di trasformatori.Qui dobbiamo notare che se il trasformatore è in funzionamento in sovraccarico,

dobbiamo avere il processo operativo di monitoraggio della temperatura operativa, se la temperatura è troppo alta, anche superiore a 155 ℃,

dobbiamo eseguire la corrispondente azione di riduzione del carico per garantire il comportamento sicuro dell'alimentatore.

Grado di isolamento del trasformatore di tipo secco

In base al mezzo interno del dispositivo di tensione, può essere suddiviso in modelli S8, S9, S10, SC(B)9, SC(B)10,

a seconda del materiale non combustibile o non combustibile può essere suddiviso in SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

secondo il chiuso o chiuso può essere diviso in BS9, S9-, S10-, SH12-M.Tra questi i gradi F e H indicati nel trasformatore si riferiscono al grado resistente al calore,

il limite del grado Y è 90℃, il limite del grado A è 105℃, il limite del grado E è 120℃, il limite del grado B è 130℃, il limite del grado F è 155℃,

il limite del grado H è 180℃, il limite del grado C è maggiore di 180℃.

Parametri tecnici del trasformatore di tipo secco

Frequenza d'uso 50/60 HZ corrente a vuoto 4% resistenza alla tensione 2000 V/min nessun guasto grado di isolamento F (il grado speciale può essere personalizzato) resistenza di isolamento ≥ 2M modalità di connessione Y/Y, △/Y0, Yo/△, autotrasformatore (opzionale) aumento di temperatura consentito della bobina I00K modalità di raffreddamento raffreddamento ad aria naturale o controllo della temperatura raffreddamento automatico fattore di rumore ≤ 30 dB

Temperatura del trasformatore di tipo a secco

Per quanto riguarda la temperatura generale dei trasformatori a secco attualmente sul mercato, diversi settori hanno standard diversi.Di solito, i trasformatori a secco raggiungono solitamente i 95 gradi durante il normale funzionamento, è già considerato uno standard di temperatura del trasformatore a secco più elevato.Solitamente le apparecchiature a bassa tensione per l'impostazione standard della temperatura non superano solitamente i 60 gradi.
