PRODOTTO UTILIZZO

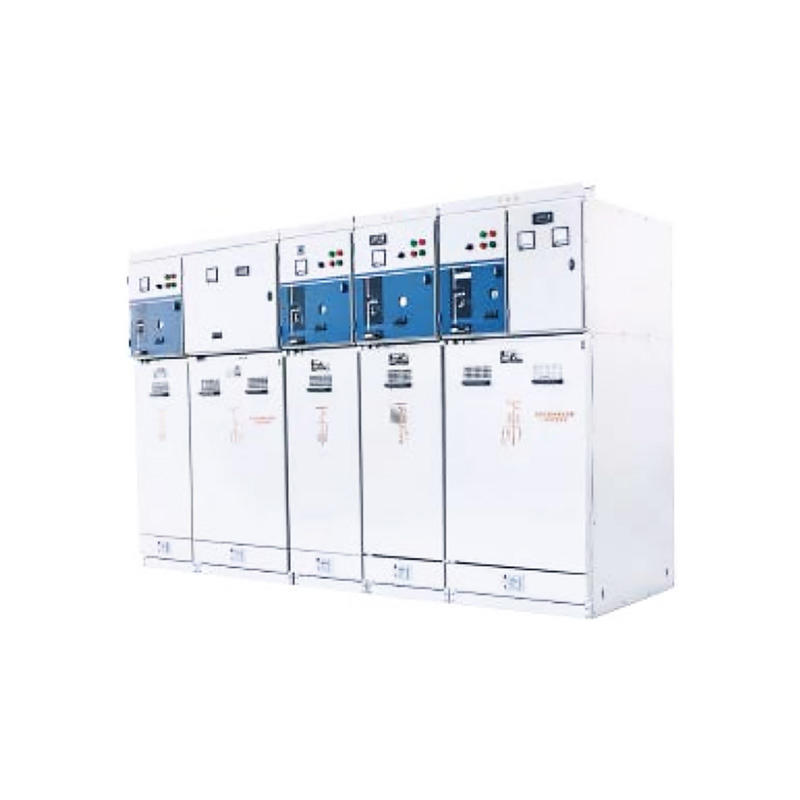

Il quadro ad anello con esafluoruro di zolfo chiuso in metallo CA fisso tipo scatola XGN15-12 (quadro SF6) è un dispositivo di distribuzione per interni con corrente trifase di 12 Kv e frequenza di sistema a bus singolo 50 Hz.
Ampiamente utilizzato in fabbriche, aree residenziali, grattacieli, reti elettriche urbane e sottostazioni di distribuzione degli utenti finali, sottostazioni box.
CARATTERISTICHE DEL PRODOTTO
Il telaio del quadro elettrico SF6 è formato piegando la comune piastra di acciaio A3 (o rivestita con piastra di alluminio-zinco) in profili.Ha un bell'aspetto, una forte resistenza alla corrosione e una struttura compatta e ragionevole.
Può essere ampliato con qualsiasi combinazione in base alle diverse esigenze progettuali.È veloce e semplice da montare e facile da installare.
I quadri SF6 prodotti e assemblati in modo standardizzato possono essere suddivisi in sala autobus, sala interruttori, sala meccanismi di manovra, sala strumenti e sala cavi.
L'autobus principale della sala autobus può essere espanso arbitrariamente su entrambi i lati.Può essere composto da tre quadri per formare un'unità di rete ad anello, oppure può essere esteso ad una cabina terminale con più di quattro quadri.
Il sistema di contatti dell'interruttore di carico SF6 e la camera di estinzione dell'arco sono sigillati nel cilindro isolante colato mediante processo APG con resina epossidica e riempito con gas SF6 da 0,045 MPa.A causa dei pochi collegamenti di tenuta, può mantenere a lungo le perdite d'aria ed evitare infine la manutenzione.
Il contatto mobile trifase dell'interruttore di carico F. è fissato su un perno isolato, che realizza la trasformazione di tre posizioni di lavoro di chiusura, apertura e messa a terra sotto l'azione del meccanismo a molla.È un interruttore di carico a tre posizioni.
Il circuito primario analogico sul pannello del meccanismo e l'indicatore di apertura e chiusura direttamente collegati all'albero principale dell'interruttore di carico possono mostrare chiaramente la posizione di chiusura, chiusura o messa a terra dell'interruttore di carico.
Per evitare operazioni errate, è possibile installare dei lucchetti sui fori dell'albero operativo del meccanismo.
Il manometro del gas SF6, il contatto ausiliario, la bobina di sgancio, il dispositivo di funzionamento elettrico, il circuito di controllo, lo strumento di misura e il dispositivo di protezione relè possono essere installati in base alle esigenze del cliente.
L'armadio SF6 può cooperare con il meccanismo a molla CTI più interruttore di carico con esafluoruro di zolfo FLN (armadio F) o meccanismo a doppia molla CTII più apparecchio combinato interruttore di carico con esafluoruro di zolfo FLN (armadio FR).
Ogni stanza della sottostazione è separata da piastre di ferro e ogni stanza è dotata di impianti di illuminazione.La parte G superiore del trasformatore è dotata di dispositivo di scarico automatico per la regolazione
L'esclusivo design del codice angolare tridimensionale non solo migliora la resistenza e la rigidità del telaio stesso, ma migliora anche la precisione dimensionale del telaio.
Fusibile con impattore, qualsiasi azione dell'impattore di fase, dispositivo di collegamento con attivazione del grilletto, apertura dell'interruttore di carico.
La copertura di equalizzazione della tensione dei bus di derivazione può uniformare il campo elettrico ed evitare guasti interni.
Il fusibile e l'estremità di collegamento del cavo sono dotati di un coltello di messa a terra, collegato alla messa a terra dell'interruttore di carico.
Il meccanismo di comando a molla si interblocca con la cabina dei cavi ad alta tensione per impedire l'apertura della porta anteriore quando l'interruttore non è messo a terra e per garantire la sicurezza dell'operatore.
Cavi adeguati possono ospitare anche parafulmini, trasformatori di corrente, trasformatori di tensione e così via.
Porta d'ingresso con finestra di osservazione e dispositivo di interblocco di sicurezza, comoda e bella per il carico e lo scarico.
Il connettore del cavo può essere collegato direttamente alla sede del fusibile sotto il fusibile o alla barra di rame stagnato sotto la sede del fusibile.Due tipi di connettori per cavi facilitano il collegamento di cavi unipolari o tripolari con la testa del cavo schermato più semplice.
In caso di guasti interni nelle sale bus e cavi degli interruttori T., il collettore di pressione direzionale sicuro guiderà il gas ad alta temperatura e alta pressione all'esterno dell'armadio, garantendo pienamente la sicurezza degli operatori e delle altre apparecchiature.
Le sale strumenti sono dotate di fusibili a bassa tensione, dispositivi di protezione relè e schede elettroniche.Se il vano non è sufficiente è possibile aggiungere una cassetta portastrumenti sul tetto del mobile.
Pressacavo con coperchio di tenuta e staffa di dimensioni adeguate per il pavimento della camera cavi.
CARATTERISTICHE DEL PRODOTTO
| NO. | Nome | Unità | Numeri | Osservazioni | |
| 1 | Tensione nominale | KV | 12 | F、FR | |
| 2 | Frequenza nominale | HZ | 50 | F、FR | |
| 3 | Corrente nominale | A | 630 | F、FR | |
| 4 | Corrente massima del fusibile | A | 125 | F、FR | |
| 5 | Corrente nominale di breve durata | KA | 25 | F | |
| 6 | Durata nominale del cortocircuito | S | 4 | F | |
| 7 | Corrente di picco tollerabile nominale | KA | 63 | F | |
| 8 | Corrente di chiusura nominale di cortocircuito | KA | 63 | F | |
| 9 | Corrente di interruzione del carico attivo nominale | A | 630 | F | |
| 10 | Corrente di interruzione ad anello chiuso | A | 630 | F | |
| 11 | Corrente di carica nominale del cavo | A | 10 | F | |
| 12 | Resistenza del circuito principale | μΩ | ≤ 150 | F | |
| 13 | Trasferisci corrente | A | 1700 | FR | |
| 14 | Corrente di interruzione nominale di cortocircuito | KA | 50 | FR | |
| 15 | Resistenza posteriore del circuito principale (senza fusibile) | Sì | ≤ 250 | FR | |
| 16 | Stessa distanza | mm | 210±5 | F、FR | |
| 17 | Distanza massima della forza operativa | Chiusura | Nm | 8~100 | F、FR |
| Spegnere | |||||
| 18 | Distanza massima della forza operativa | Chiusura | Nm | 8~100 | Lavori di messa a terra |
| Spegnere | |||||
| 19 | Corrente nominale di tenuta a breve termine dell'interruttore di messa a terra | KA | 25 | F | |
| 20 | Durata nominale del cortocircuito dell'interruttore di messa a terra | S | 3 | F | |
| 21 | Corrente di tolleranza di picco nominale dell'interruttore di messa a terra | KA | 63 | F | |
| 22 | 1 minuto di tensione nominale di tenuta alla frequenza industriale a breve termine | Interfase e relativi | KV | 42 | F、FR |
| Frattura isolata | 48 | ||||
| 23 | Tensione duratura nominale dell'impulso di fulmine | Interfase e relativi | KV | 75 | |
| Frattura isolata | 85 | ||||
| 24 | Vita meccanica | Interruttore di carico | 次 | 2000 | |
| Interruttore di isolamento | 2000 | ||||
| 25 | Livello di protezione | IP3X | |||
